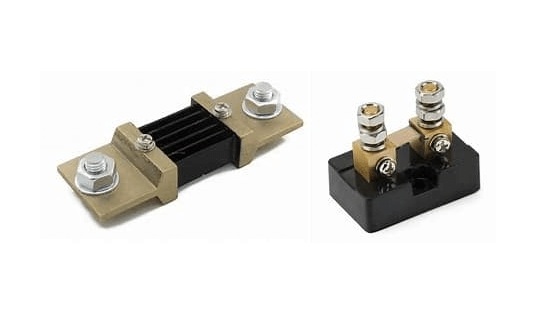

ನಿಖರವಾದ ವಿದ್ಯುದ್ಧ ಶೇಖರಣೆಗೆ ಶಂಟ್ನ ವಿರಾಮಕವನ್ನು ಹೇಗೆ ಆಯ್ಕೆ ಮಾಡುವುದು

ವಿದ್ಯುತ್ ಶೇಖರಣೆ ಸರಿಯಾದ ಶಂಟ್ನ ವಿರಾಮಕ ಆಯ್ಕೆಗೆ ಪ್ರಬಲ ಅವಲಂಬಿತವಾಗಿದೆ ಎಂದರೆ ನಿರೋಧನ ಮೌಲ್ಯ ಸರಿಸುಮಾರು ಪ್ರಮಿತೀಯAccuracy, ಶಕ್ತಿ ನಷ್ಟ, ತಾಪಮಾನ ವರ್ತನೆ ಮತ್ತು ಸಂಕೇತ ಗುಣಮಟ್ಟವನ್ನು ನಿರ್ದಿಷ್ಟವಾಗಿ ಪ್ರಭಾವಿಸುತ್ತದೆ. ಈ ಲೇಖನವು ಶಂಟ್ನ ವಿರಾಮಕಗಳು ಹೇಗೆ ಆಯ್ಕೆ ಮಾಡಾದವು, ದೋಷಗಳು ಮತ್ತು ಅಪರಿಪೂರ್ಣ ಪರಿಣಾಮಗಳು ಹೇಗೆ ಪ್ರಮಿತೀಕರಣಗಳನ್ನು ಪ್ರಭಾವಿಸುತ್ತವೆ ಮತ್ತು ಆಂಪ್ಲಿಫೈಯರ್ ಆಫ್ ಸೆಟ್, ADC ನಿರ್ವಹಣೆ, ಶಬ್ದ, ವಿನ್ಯಾಸ, ತಾಪಮಾನ ಏರಿಕೆ ಮತ್ತು ವಿರಾಮಕ ವಿಶೇಷಣಗಳು ವಾಸ್ತವಿಕ ವಿಶ್ವದಲ್ಲಿ ವಿದ್ಯುತ್ ಶೇಖರಣೆಯ ಕಾರ್ಯಕ್ಷಮತೆಯನ್ನು ಹೇಗೆ ರೂಪಿಸುತ್ತವೆ ಎಂಬುದನ್ನು ವಿವರಿಸುತ್ತದೆ.

ಕ್ಯಾಟಲಾಗ್

ಶಂಟ್ನ ನಿರೋಧನ ಮೌಲ್ಯವನ್ನು ಆಯ್ಕೆ ಮಾಡುವುದು

ಶಂಟ್ನ ವಿರಾಮಕದ ಮೌಲ್ಯವನ್ನು ಆಯ್ಕೆ ಮಾಡುವುದು ನಿಜವಾದ ಉತ್ಪನ್ನದಲ್ಲಿ ವಿದ್ಯುತ್ ಪ್ರಮಿತೀಕರಣ ಸರಣಿಯ ಅಧ್ಯಕ್ಷತೆಯನ್ನು ಹೊಂದಿಸುತ್ತದೆ, ಕೇವಲ ಷೇರಕ್ಷಣೆಯಲ್ಲಿ ಮಾತ್ರವಲ್ಲ. ಒಂದು ಆಯ್ಕೆ ಇದೇ ಸಮಯದಲ್ಲಿ ಮೂರು ವಿಷಯಗಳನ್ನು ಸ್ಪರ್ಶಿಸುತ್ತದೆ:

• ನೀವು ಕೆಲಸ ಮಾಡಲು ಬಯಸುವ ಸಂಪೂರ್ಣ ಪ್ರಮಾಣ ವೋಲ್ಟೇಜ್

• ವಿರಾಮಕವು ಸೃಷ್ಟಿಸುವ ಹೀಟ್ನ

• ಲೋಡ್ ಇರುವ ಭಾಗದ ಸ್ವಲ್ಪ ವೋಲ್ಟೇಜ್ ನಷ್ಟವನ್ನು ಅನುಭವಿಸುವುದು.

ಪ್ರಾಯೋಗಿಕವಾಗಿ, ನೀವು ಪ್ರಮಾಣದ ಕಾಂಪ್ಲೆಕ್ಸ್ ಗಳನ್ನು ನಷ್ಟ ಮತ್ತು ಮುಖ್ಯಸ್ಥಾ ಚಲನ ಪರಿಕರ ಎಷ್ಟು ಸುಲಭವಾಗಿ ಬಳಸಲು ಬಯಸುತ್ತೀರಿ ಎಂಬುದರ ಮೇಲೆ ತೀರ್ಮಾನಿಸಬೇಕು.

ತಕ್ಷಣದ ಶಕ್ತಿಯ ಕಾರ್ಯಕ್ಷಮತೆಗೆ R ಯನ್ನು ಸಾಧ್ಯವಾದಷ್ಟೇ ಕಡಿಮೆ ಮಾಡಲು ಬಹಳಷ್ಟು ತಂಡಗಳು ಒತ್ತುವಿಕೆ ಹೊಂದಿವೆ; ಅದು ಒಂದು ಊಹೆಗಲ್ಲ. ಕಡಿಮೆ ಶಂಟ್ನ ವೋಲ್ಟೇಜ್ ಸಣ್ಣ, ಉಲ್ಲೇಖ ಹೊರತುಹಾಕುವ ಘಟಕಗಳನ್ನು ದೀರ್ಘವಾದ ದೋಷನೀನಾದ ಅಧಿವೇಶನಗಳನ್ನಾಗಿ ಬದಲಾಯಿಸುವ ಒತ್ತು ನೀಡುತ್ತದೆ.

ನೀವು ನಿಮ್ಮ ಆಂಪ್ಲಿಫೈಯರ್ ಮತ್ತು ADC ಸಾಮರ್ಥ್ಯವಂತಿ ಒದಗಿಸುತ್ತಿರುವ ಶಂಟ್ನ ವೋಲ್ಟೇಜ್ನನ್ನು ಆಯ್ಕೆ ಮಾಡುವುದರಿಂದ ಇದು ಆರಂಭವಾಗಿದೆ. ಏಕಕಾಲದಲ್ಲಿ ಶ್ರೇಣಿಯ, ತಾಪಮಾನ ಮತ್ತು ಶಬ್ದವನ್ನು ತಲುಪಿಸಲು ತೆಗೆದುಕೊಂಡ ಮಿತಿಯ ಒಳಭಾಗವನ್ನು ಕಂಡುಹಿಡಿದು ನಮ್ಮ ಬಳಕೆಗಾಗಿ:

• 50–100 mV

ಆದರೆ ಹೆಚ್ಚಿನ ಶಕ್ತಿ ಅಥವಾ ಕ್ಲೋಸ್-ಹೆಡ್‌ರೂಮ್ ವಿನ್ಯಾಸಗಳು ಯಾರಿಗೆ ನಿಕಟವಾಗಿ ಕುಳಿತುಕೊಳ್ಳುತ್ತವೆ:

• 10–30 mV

ನಷ್ಟವನ್ನು ಕಡಿಮೆ ಮಾಡಲು ಮತ್ತು ಲೋಡ್ ವೋಲ್ಟೇಜ್ ಅನ್ನು ರಕ್ಷಿಸಲು.

ಗುರಿಯು “ಆಧ್ಯಾತ್ಮಿಕ” ಇರುವುದೇನೆಂದು ನಿರ್ಧರಿಸುತ್ತಿರುವದು ಅಂಕೆಯ ಮೆಲೆ ಅಲ್ಲ, ಆದರೆ ನಿಮ್ಮ ಏರ್ಪಾಡಿನಲ್ಲಿ ನೀವು ವಾಸ್ತವವಾಗಿ ಪರಿಶೀಲಿಸುವ ದೋಷಗಳ ಮೇಲೆ ಅದು ಎಷ್ಟು ಅಂತರ ಸ್ಥಾನದಲ್ಲಿದೆ ಎಂಬುದರಲ್ಲಿ.

ಸಾಮಾನ್ಯ ಗಣನೆಗಳಲ್ಲಿ ಚೆನ್ನಾಗಿ ಕಂಡ ಶಂಟ್ನ ವೋಲ್ಟೇಜ್ ಹೀರಿದ ಹಂತದ ಪರಿಣಾಮಗಳು ಬರುವಾಗ ಅಸ್ವಸ್ಥರಾಗಿ ಕಾಣಬಹುದು:

• ಆಫ್‌ಸೆಟ್

• ಮಿತಮಾನ

• ತಾಪಮಾನ ತಿದ್ದುಪಡಿ

• ಪ್ರಮಾಣಿ

• ವ್ಯತ್ಯಯ

ನೀವು ಭವನ ಬದಲಿಸಲು ಹೀನೋತ್ತ ondersteunಕರಿಯ ಪಡೆಗಳ ಅನ್ನುತ್ತಿರು ಇದುವರೆಗೆ, ಭಾವನೆ ವೃತ್ತ ಸಮಾಜದಲ್ಲಿದೆ:

• ಕೋಣೆ ತಾಪಮಾನದಲ್ಲಿ ವಿಶ್ವಾಸ

• ನಂತರ ತೆರೆಯುವ ಅನುಮಾನ

• ನಂತರFirmware ಅನ್ನು ನವೀಕರಿಸುವುದಕ್ಕೆಮಧ್ಯಾಹ್ನ ಪ್ರಯತ್ನ.

ಇನ್‌ಪುಟ್ ಆಫ್‌ಸೆಟ್ ಮತ್ತು ಮಿತಮಾನವು ಸಣ್ಣ ಶಂಟ್ನ ಸಂಕೇತವನ್ನು ವರಿಸುವುದಕ್ಕೆ ವಿಶಿಷ್ಟ ಜೋಂಕದ ಭಾಗವನ್ನು ಹೊಡೆದು ಹಾಕುತ್ತಾರೆ. ವಿನ್ಯಾಸವು ಅತ್ಯಂತ ಕಡಿಮೆ V_SHUNT ಗೆ ಹೆಚ್ಚು ಒತ್ತಿಸುತ್ತದೆ, ತಂಡಗಳು ಸಾಮಾನ್ಯವಾಗಿ ಒಡೆಯವು ಶೂನ್ಯದ ಹತ್ತಿರ ಉಳಿಯುವುದಿಲ್ಲ ಎಂದು ಗಮನಿಸುತ್ತವೆ, ಮತ್ತು ಅವರಿಗೆ ಲಭ್ಯವಿದೆ:

• ಇನ್ನೂ ಹೆಚ್ಚು ಪ್ರಮಿತೀಕರಣ ಹಂತಗಳು

• ಹೆಚ್ಚಿನ ಪರಿಷ್ಕರಣೆ ತರ್ಕ

• ಅಥವಾ ಎರಡುವರೆಗೂ.

ಕಪ್ಪರ್-ಆಲಾಯ್ ಪರಿವರ್ತನೆಗಳು ತಾಪಮಾನ ತಿದ್ದುಪಡಿಯ ಹಾಜರಾತಿಯಲ್ಲಿ ಸೂಕ್ಷ್ಮವೋಲ್ಟ್-ಮಟ್ಟದ ತಾಪ್ಮಾನಮಾಡುವ ವೋಲ್ಟೇಜ್ ಅನ್ನು ಉತ್ಪಾದಿಸಬಹುದು. ಶಂಟ್ನು ಸಮೀಪಿಸಿದಾಗ, ಅಶುದ್ವಲ್ಲೆ ಎಂಬುದು ಹೆಚ್ಚು ವಿಮೋಚನಶೀಲವಾಗಿದೆ:

• ಒಂದು ಬಡವಾದ ಇಂಡಕ್ಟರ್

• ಒಂದು MOSFET ಶ್ರೇಣಿಸ್ತಕ

• ತಾತ್ಕಾಲಿಕ ಅಣೆಕಟ್ಟಿನಲ್ಲಿ ಸ್ಥಳೀಯ ತಾಪಮಾನಗಳು ಸಂಭವಿಸುವ ಇಂಗ್ಪತ್ತಿಯಲ್ಲಿ.

ADC (ನಾನು ಶಬ್ದವನ್ನು ಒಳಗೊಂಡೆ) ಕಾರ್ಯಗತ ಶ್ರೇಣಿಯ ಸಮೀಪ ಒದಗಿಸುತ್ತಾಯಿತಾರಲ್ಲ, ಮತ್ತೊಮ್ಮೆ ಕೊಡುಗೆ ವೋಲ್ಟೇಜ್ ಒಂದೇ ಖಾತೆಯಲ್ಲಿ, ನಿಮ್ಮ ಕಾರ್ಯಾಚರಣೆ ಶ್ರಮದಿಂದ ಸಾಕಷ್ಟು ಪ್ರಮಾಣವು ಹೆಚ್ಚು ಪ್ರಯೋಜನವನ್ನು ಪಡೆಯಬಹುದು.

ಸಣ್ಣ ಶಂಟ್ ವೋಲ್‌ಟೇಜ್‌ಗಳನ್ನು दूಷಿಸಲು ಸುಲಭವಾಗಿದೆ:

• ಸ್ವಿಚಿಂಗ್-ನೋಡ್ ಕೋಪ್ಲಿಂಗ್

• ಗ್ರೌಂಡ್ ಬೌನ್ಸ್

• ಮ್ಯಾಗ್ನೆಟಿಕ್ ಪಿಕ್‌ಅಪ್

• ಲೇಔಟ್-ಸಂಬಂಧಿತ ಪ್ಯಾರಾಸಿಟಿಕ್ಸ್.

ಸ್ವಿಚಿಂಗ್ ಶಕ್ತಿ ಹಂತಗಳು ಹತ್ತಿರವಾಗಿದ್ದಾಗ, V_SHUNT ಕಡಿಮೆ ಹೊಡೆದಾಗ ಲೇಔಟ್ ಮತ್ತು ಶುದ್ಧೀಕರಣ ಕಾರ್ಯವು ಬೇಗವೇ ವೇಗವಾಗುತ್ತದೆ.

ಪ್ರಾಯೋಗಿಕ ವಿಧಾನವೆಂದರೆ ಸಂಪೂರ್ಣ ಹಂಗಾಮಿ V_SHUNT ಅನ್ನು ಸ್ಥಾಪಿಸುವುದು, ಇದು ನೀವು ವಾಸವಿಲ್ಲದ ಮಾಪನ ಬಾಂಡ್‌ವಿಡ್ತ್‌ನಲ್ಲಿ ಒಟ್ಟೂ ದುಃಖದ ಅಳೆಯುವ ಮತ್ತು ಶಬ್ದಕ್ಕೆ ಆರೋಗ್ಯಕರವಾಗಿ ಉಳಿಯುತ್ತದೆ. ಸಿಗ್ನಲ್ ಚಿಕ್ಕಾಗ, ತಂಡಗಳು ಅಪಕ್ಷಗಳಿಗೆ ದಿನಗಳು ಕಳೆಯುತ್ತವೆ:

• ಲೇಔಟ್ ಟೀವ್ಕ್ಸ್

• ಶುದ್ಧೀಕರಣ ಪ್ರಯೋಗಗಳು

ಇದು ಪೂರ್ಣಸಂತೋಷವನ್ನು ಅನುಭವಿಸುವಂತೆ ಕಾಣುವುದಿಲ್ಲ.

ಸಂಪೂರ್ಣ ಹಂಗಾಮಿ ಶಂಟ್-ವೋಲ್‌ಟೇಜ್ ಗುರಿಯು ಸ್ಥಾಪಿಸಿದ ನಂತರ, ಮೊದಲ-ಪಾಸ್ ಪ್ರತಿರೋಧವನ್ನು ನೇರವಾಗಿ ಲೆಕ್ಕಹಾಕಿ:

ಉದಾಹರಣೆ (50 mV at 5 A):

R = 0.05 / 5 = 0.01 Ω

ಇದನ್ನು ಆರಂಭಿಕ ಆಂಕರ್ ಎಂದು ಪರಿಗಣಿಸಿ. ಈ ಬಿಂದುಗಿಂತ ನಂತರ, ಅಂಶವು ಸಾಮಾನ್ಯವಾಗಿ ಈ ಮೂಲಕ ಸರಿಪಡಿಸಲಾಗುತ್ತದೆ:

• ತಾಪಮಾನ ವಹಿವಾಟು

• ಹೆಡ್‌ರೂಮ್ ಮಿತಿಗಳು

• ಪ್ಯಾಕೇಜ್ ಲಭ್ಯತೆ

• ಪ್ರೋಟೋಟೈಪ್ಗೆ ನೀವು ಕಲಿಸುವುದೆಂದರೆ.

R ಆಯ್ಕೆ ಮಾಡಿದ ನಂತರ, ಪರಿಮಿತಿ ಹರಿಯುವ ಶಂಟ್ ಚಿಕಿತ್ಸೆಗಾಗಿ ಜಡತ್ಯಾಗದ ಪರಿಶೀಲಿಸಿ:

ಉದಾಹರಣೆ:

P_SHUNT = 5² × 0.01
P_SHUNT = 25 × 0.01
P_SHUNT = 0.25 W

P_SHUNT ಅನ್ನು ತಾಪಮಾನ ವಿನ್ಯಾಸಕ್ಕೆ ನೇರವಾದ ಪ್ರವೇಶ ಎಂದು ಪರಿಗಣಿಸಲು ಸಹಾಯವಾಗುತ್ತದೆ, ಶ್ರೇಷ್ಠ ಶ್ರೇಣಿಯ ಪವರ್ ರೇಟಿಂಗ್ generುವಾಗಲೂ,ವಾಸ್ತವ ಅಂತರಗತಗಳು ಹೆಚ್ಚಿನ ಉಷ್ಣತೆಯನ್ನು ಹೊಂದಬಹುದು ಈ ಕಾರಣದಿಂದ:

• ಸೀಮಿತ ಕಪ್ಪರ್ ಪ್ರದೇಶ

• ಸಮೀಪ ವಸ್ತುಗಳಿಂದ ಉಷ್ಣತೆ

• ಸೀಮಾರೂಪ ನಿರ್ಬಂಧಗಳು

• ದುರ್ಬಲ ಪ್ರವಾಹ.

ಪ್ರದರ್ಶನದವರೆಗೆ, ಶಂಟ್ ಮತ್ತು ಸುತ್ತಲೋಕ ಕಪ್ಪರ್ ಉಷ್ಣವಾಗುವಾಗ ಕೆಲವು ನಿಮಿಷಗಳ ನಂತರ ವಾಚನೆಗಳ drift ನೋಡುವುದೂ ಸಾಮಾನ್ಯವಾಗಿದೆ, ಇದು ಪ್ರತಿರೋಧವನ್ನು ಸ್ಥಳಾಂತರಿಸುವುದನ್ನು ಮತ್ತು ಅಳೆಯುವ ಹಾರವನ್ನು ಒಯ್ಯುವ ಅನುಭವವಿದ್ದು, ಇದು ನಿಯಂತ್ರಣ-ಲೂಪೆ ಸ್ಥಿರತಾ ವಿಷಯವನ್ನು ಮುಕ್ತಾಯಿಸಲು ಯತ್ನಿಸುತ್ತಿರುವಾಗ ಇದು ಕೇಳುವಿಕೆಯನ್ನು ಉಂಟುಮಾಡುತ್ತದೆ.

ಪ್ರcurrentರ_current ತಲೆಕೆಳ: ಶಂಟ್‌ಗಳನ್ನು ಒಯ್ಯುವ ತಾಳಮೆಲೆ ಮತ್ತು ತಾಪಮಾನ ವ್ಯವಸ್ಥೆಯಲ್ಲಿ ದೋಷ ಬಜೆಟ್‌ನಲ್ಲಿ ನೇರವಾಗಿ ತೋರಿಸುತ್ತವೆ, ನಿಖರವಾಗಿ ಹಾನ್‌ಬಿಡು:

• ಶ್ರೇಣೀಬದ್ಧ ತತ್ವಗಳನ್ನು

• ADC ಮಿತಿಗಳು.

1% ಶಂಟ್ ನಿಮ್ಮನ್ನು ಸುಮಾರು 1% ಲಾಭದ ದೋಷದಿಂದ ಆರಂಭಿಸುತ್ತದೆ ಅಷ್ಟಕ್ಕೂ:

• ಶ್ರೇಣೀಬದ್ಧ ಮಿತಿ

• ADC ಲಾಭದ ದೋಷ

• ಉಲ್ಲೇಖದ ಅಂಜಲು

ಚಿತ್ರಕ್ಕೆ ಪ್ರವೇಶಿಸುತ್ತವೆ. ಹೆಚ್ಚು ತೀವ್ರ accuracy ಅನ್ನಿಸುವುದಾದರೆ, ಸಾಮಾನ್ಯ ಮಾರ್ಗಗಳು ಒಳಗೊಂಡಿವೆ:

• ಹೆಚ್ಚು ತೀವ್ರ-ಸಮಯ ಶಂಟ್ ಬಳಸುವುದು

• ಉತ್ಪಾದನೆಯಲ್ಲಿ ಕ್ಯಾಲಿಬ್ರೇಟಿಂಗ್

• ಎರಡರ ಸಮಾವೇಶ.

ಆತ್ಮ-ಉಷ್ಣವು ಶಂಟ್ ಅನ್ನು ಪರಿಸರವನ್ನು ತಲುಪಿಸುತ್ತದೆ, ಮತ್ತು ತಾಪಮಾನ ಏರಿಕೆ ಮೂಲಕ ಪ್ರತಿರೋಧ ಸ್ಥಳಾಂತರುತ್ತದೆ. ನಿರಂತರ ಹೆಚ್ಚಿನ-ವಿದ್ಯುತ್ ಕಾರ್ಯಾಚರಣೆಯಲ್ಲಿ, ಆ drift ನೀವು ಕ್ಷೇತ್ರದಲ್ಲಿ ಕಾಣುವುದರೊಂದಿಗೆ ಹೆಚ್ಚಾಗಿ ಪ್ರಮುಖವಾಗಬಹುದು. ತಾಪಮಾನ ಏರಿಕೆಯು ಖಚಿತವಿಲ್ಲದಾಗ, ಸಾಮಾನ್ಯ ಮಾದರಿಯ ಸಮಾನವಾದ ಏರಿಕೆಯೂ ಹೆಚ್ಚು ಪರಿಗಣಿಸುವುದು ಸಾಮಾನ್ಯ ಮತ್ತು ಆರಂಭಿಕ ಸಾಧನ ಮಾಪನಗಳೊಂದಿಗೆ ಪರಿಶೀಲನೆ ಮಾಡುವಾಗ ಹೆಚ್ಚು ಒತ್ತಡದಲ್ಲಿರುವುದು.

V_SHUNT ಅನ್ನು ಹೆಚ್ಚಿಸುವುದು ಸಾಮಾನ್ಯವಾಗಿ ಅಳತೆ ಸೀಮೆಯನ್ನು ಸುಧಾರಿಸುತ್ತವೆ:

• ಮುಂದಿನ ತುದಿಯ ಮೇಲ್ನೋಟ / ಶಬ್ದದ ಒತ್ತಡವನ್ನು ಶ್ರೇಣೀಬದುಕುತ್ತದೆ

• ಸಿಗ್ನಲ್-ನಿಂದ ಶಬ್ದ ಉಪ್ಪು ಉಂದಿಸು

ಆದರೆ:

• ಕಾರ್ಯಕ್ಷಮತೆಯನ್ನು ಕಡಿಮೆಯಾಗುತ್ತದೆ

• ದೋಸೆ ವಿದ್ಯುತ್ ಅನ್ನು ಕಳವು ಮಾಡುತ್ತದೆ.

V_SHUNT ಅನ್ನು ಕಡಿಮೆ ಮಾಡುವುದು ವಿರುದ್ಧವಾಗಿ ನಡೆಯುತ್ತದೆ ಮತ್ತು ಹೆಚ್ಚು ಒತ್ತಣೆ ಹಾಕುತ್ತದೆ:

• ಅನಾಲೋಗ ಮುಂಭಾಗ

• ಲೇಔಟ್ ಶಿಸ್ತಿನ ನಿರ್ಧಾರ

• ಡಿಜಿಟಲ್ ಶುದ್ಧೀಕರಣ.

ಅಂಶ	ಹೆಚ್ಚು VSHUNT	ಕಡಿಮೆ VSHUNT
ಸಿಗ್ನಲ್ ಮಾರ್ಜಿನ್	ಉತ್ತಮ	ಕಡಿಮೆ
ಕಾರ್ಯಕ್ಷಮತೆ	ಕಡಿಮೆ	ಹೆಚ್ಚು
ವರ್ಗೀಕರಣದ ಅಪಾಯ	ಹೆಚ್ಚು	ಕಡಿಮೆ
ADC ಗಾಗಿ ಅಗತ್ಯ	ಕಡಿಮೆ ಬೇಡಿಕೆ	ಹೆಚ್ಚು ಬೇಡಿಕೆ
ಶಬ್ದ ಪ್ರಮಾಣ ಮಂಡನೆ	ಕಡಿಮೆ	ಹೆಚ್ಚು
ಶಕ್ತಿ ಶ್ರೇಣೀಬದ್ಧತೆ	ಹೆಚ್ಚು	ಕಡಿಮೆ

ಶ್ರೇಣೀಬದ್ಧದಿಂದ ತೊಂದರಲ್ಲಿ ಮೀರಿ ಸುಧಾರಣೆಯು ವಿಫಲವಾದ ವಿನ್ಯಾಸಗಳಲ್ಲಿ ಕಾಣುತ್ತದೆ, ಎಫಿಷಿಯಬಲ್‌ಗಳ ಮೇಲೆ ಶ್ರೇಷ್ಠ ಲಾಭವು ಪರಸ್ಪರವಾಗಿರುತ್ತದರಿಂದ ಸಕ್ರಿಯವಾಗಿ ತಿಳಿದುಕೊಳ್ಳುವ ಅಗತ್ಯವಿಲ್ಲ. ಮಾಪದ ಸೀಮೆಯನ್ನು ಖರ್ಚು ಮಾಡುವುದರಿಂದ ಉತ್ತಮ ಲಾಭವು ವಿಶ್ಲೇಷಣೆಗೆ ಅನ್ವಯವಾಗುತ್ತದೆ:

• ಕಡಿಮೆ ಸುಳ್ಳು ರಕ್ಷಣೆಯ ತೊಟ್ಟಲೆ

• ಸ್ಥಿರ ನಿಯಂತ್ರಣ ಶ್ರೇಣೀಬದ್ಧತೆ

• ವಿಚಿತ್ರ ಓದು ಬುನೆಟ್ ಅಥವಾ ಲೇಔಟ್ ಕಲೆಗಳ ಬಗ್ಗೆ ಕೇಳುವ ಸಮಯನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ.

R ಮಿಲ್ಲಿಯೊಮ್ ವ್ಯಾಪ್ತಿಯಲ್ಲಿ ಶ್ರೇಣೀಬದ್ಧವಾಗುತ್ತಿರುವಾಗ, ಅನೇಕ ಸೀಮಿತ ಶ್ರೇಣೀಬದ್ಧದಲ್ಲಿ:

• ಪಥಗಳು

• ವ್ಯಾಯುಮಾರ್ಗಗಳು

• ಸಂಪರ್ಕಕಗಳು

• ಶ್ರೇಣಿರೇಖಗಳು

ಶಂಟ್‌ಗಳಿಗೆ ಸ್ಪರ್ಧಾತ್ಮಕವಾಗುತ್ತದೆ. ಈ ಹಂತದಲ್ಲಿ, ಮಾರ್ಗ ಮತ್ತು ಇಂಟರ್‌ಕನೆಕ್ಟ್ ನಿಂದ ಹೆಚ್ಚುವರಿ 1–5 mΩ ಉದ್ದೇಶಿತ ಮೌಲ್ಯದ ದೊಡ್ಡ ಶ್ರೇಣಿಯ ಪ್ರತಿನಿಧಿಸುತ್ತವೆ, ಮತ್ತು ಅಳೆಯುವ ಹರಿಯುವ ಸಂಖ್ಯೆಯು ವ್ಯತ್ಯಾಸಕ್ಕೆ ಕكثرನಲ್ಲಿ ಬದಲಾಯಿಸುತ್ತದೆ:

• ಸಮಾವೇಶ ವ್ಯತ್ಯಾಸ

• ಸಂಪರ್ಕಕ ಹಳೆಯತನ

• ಪುನಃ ಕಾರ್ಯ.

ಕಡಿಮೆ ಮೌಲ್ಯದ ಶಂಟ್‌ಗಳಿಗೆ, ಗಮನಾರ್ಹ ಮಾರ್ಗದೊಂದಿಗೆ ನಾಲ್ಕು-ಮೂಲೆ ಸಂಪರ್ಕಗಳು ಶಂಟ್ ವೋಲ್‌ಟೇಜ್‌ನ ದೋಸೆ-ವಿದ್ಯುತ್ ಕಪ್ಪರ್ ಡ್ರಾಪ್‌ಗಳನ್ನು ತಪ್ಪಿಸಲು ತಡೆಯುತ್ತವೆ. ಕೇವಲ ಕೆಲ್ವಿನ್ ಸೆನ್ಸಿಂಗ್ ಇಲ್ಲದಿದ್ದರೆ, ದೋಷವು ಹರಿಯುವದೆಮಟ್ಟಿಗೆ ಆಧಾರಿತ ಮತ್ತು ಕಟ್ಟಲು ವಿಕೃತಿಗೆ ಪುನಾರೋಹತೆಗೆ ಪರಿಮೇಳವಾಗುತ್ತದೆ.

ವೈಖರಿ ತ್ವರಿತ ಸೆರೆಗಾರಿಕೆಯನ್ನು ಒಳಗೊಂಡರೆ, ಭಾರಿ ಶೋಧನೆ ನಿಮ್ಮ ಆವೃತ್ತಿಗಳನ್ನು ಪರೀಕ್ಷಿಸಲು ಪ್ರಯತ್ನಿಸುತ್ತಿರುವ ಘಟನೆಗಳನ್ನು ಮುಚ್ಚಬಹುದು; ಶೋಧನೆ ಹೆಚ್ಚು ಹಂಚಿಸಿದರೆ, ಬದಲಾವಣೆ ಒಳಿತಾಗಿ ಓದುತ್ತದೆ. ವಿಘಟನೆ ಆಯ್ಕೆ ಶೋಧನೆಯಲ್ಲಿ ಕ್ರಿಯಾತ್ಮಕವಾಗುತ್ತದೆ ಏಕೆಂದರೆ ಇದು ಅಧೀನ ಪ್ರಮಾಣವನ್ನು ಹೊಂದಿಸುತ್ತದೆ:

• ಅಂಚು

• ಪಿಕಪ್

• ADC ಶಬ್ದ.

ಸಾಂೃತಿ ಸಂವೇದನಾತ್ಮಕ ತಪಾಸಣೆ ಜನರು ನಿಖರವಾಗಿ ಸಂಯೋಜನೆ ನೀಡುವಾದರೆ ಹೆಚ್ಚು ಅಪರಿಚಿತ ಆಧಾರಗಳು ಮತ್ತು ಹೆಚ್ಚು ಕ್ರಿಯಾತ್ಮಕ ಸಂಖ್ಯೆಗಳೊಂದಿಗೆ ಉತ್ತೀರ್ಣವಾಗುತ್ತದೆ.

ಪ್ರತಿ ಕಾರ್ಯವರ್ಣನೆಯಲ್ಲಿ R ಅನ್ನು ಲೆಕ್ಕಹಾಕಿ:

• V_SHUNT at I_MAX

• P_SHUNT at I_MAX

• ಅಂದಾಜಿತ ಉಷ್ಣವೃದ್ಧಿ (ಪ್ಯಾಕ್‌ಜ್ + ಗ್ರಾಮದ ಪ್ರದೇಶ + ಗಾಳಿಯ ಊಹೆಗಳು)

• ನಿರೀಕ್ಷಿತ ದೋಷ ಕಲ್ಪನೆಗಳು (ಆಫ್‌ಸೆಟ್, ಢ್ರಿಫ್ಟ್, ADC ಕ್ವಾಂಟೈಸೇಶನ್, ಮತ್ತು ಶಬ್ದ).

ಆಲಸ್ಯದ ವಿಧಾನವು ಶ್ರೇಣಿಬದ್ಧ ಬೊಮ್ಮಲು ಆಯ್ಕೆ ಮಾಡುವ ಸಹಕಾರಿಯು ಶ್ರೇಣಿಯ ಓದುಗಳನ್ನು ಸ್ಥಿರವಾಗಿ ಪ್ರಮಾಣಿತ ಉಷ್ಣ ಮತ್ತು ಕಾರ್ಯಕ್ರಮ ಶಬ್ದ ಪರಿಸ್ಥಿತಿಗಳನ್ನು ಒದಗಿಸುತ್ತದೆ, ಬೂದಿ-ಲೋಡ್ ವರ್ತನೆ ಸೇರಿಸಿದೆ. ಇದು ಕಾರ್ಯಕ್ಷಮತೆಯನ್ನು ಪ್ರಮಾಣದ ದೃಢತೆಗೆ ಸಮಂಜಸಗೊಳಿಸುತ್ತದೆ, ಮತ್ತು ಇದು ತಡವಾದ ಆಶ್ಚರ್ಯವನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ, ಅಷ್ಟು ಶುದ್ಧ ಶ್ರೇಣಿಯ ನೋಡಲು ಚೆನ್ನಾಗಿರುತ್ತದೆ ಆದರೆ ಕುಸುಂಬಿರುವ ಉಷ್ಣದ ಬಳಿಕ ಅಥವಾ ಘಟಕವು ತನ್ನ ಸೋಂಕಿನಲ್ಲಿ ಸೀಡುಬಹುದು.

ಶಕ್ತಿ ನಷ್ಟ ಮತ್ತು ತಾಪಮಾನ ವಿನ್ಯಾಸ

ಯಥಾರ್ಥ ಕಾರ್ಯನಿರ್ವಹಣಾ ದೃಶ್ಯದಲ್ಲಿ ವಿದ್ಯುತ್ ನಷ್ಟಗಳನ್ನು ಅಂದಾಜಿಸಿ

ಶಂಟ್ ಪ್ರತಿರೋಧಕವು ವಿದ್ಯುದಿನುಗಳನ್ನು ಬೆಂಕಿಯಾಗಿ ಅತೀ ನೇಿಸಿದ ರೀತಿಯಲ್ಲಿ ಪರಿವರ್ತಿಸುತ್ತವೆ, ಮತ್ತು ಆ ನಿಖರತೆ ಶ್ರೇಣಿಗಳ ಶ್ರೇಣಿಯೊಂದಿಗೆ ತಲುಪುತ್ತದೆ. ಆಧಾರ ಸಂಬಂಧವನ್ನು ಪ್ರಾರಂಭಿಸಿ: P = I²R.

ಉದಾಹರಣಾ ಆಧಾರ: 5 A 0.01 Ω ಮೂಲಕ → P = 25 × 0.01 = 0.25 W.

ಆ 0.25 W ಚರ್ಚೆಯ ಆರಂಭಿಕ ಕಾಮವನ್ನು ಮಾತ್ರವಾಗಿದೆ, ಅದು ನಿಲ್ಲುವ ಬಿಂದು ಅಲ್ಲ, ಏಕೆಂದರೆ ಉಷ್ಣರದೆಯ ಬೇಗನೆ ಮತ್ತು ದೀರ್ಘಕಾಲದ ಪ್ರತಿರೋಧ ಚಲನೆಗಳು ಸಾಮಾನ್ಯವಾಗಿ ದೃಢಕರಣದ ನಂತರ ಸುಮ್ಮನಾಗಿರುವ ಆಶ್ಚರ್ಯವನ್ನು ಹುಟ್ಟಿಸುತ್ತವೆ.

ಉತ್ಪನ್ನವು ವಾಸ್ತವವಾಗಿ ಹಿಡಿಯಬಹುದಾದ ಮೀರಿದ ಅಧಿಕಾರವನ್ನು ಬಳಸಿರಿ, ನಂತರ इंजಿನಿಯರಿಂಗ್‌ಗಾಗುವ ಅತ್ಯಂತ ನಿಯಮಿತ ವಿಷಯಗಳನ್ನು ಹೆಚ್ಚಿಸಿ: ವಿರೋಧ, ಕ್ಯಾಲಿಬ್ರೇಶನ್ ಆಫ್‌ಸೆಟ್, ನಿಯಂತ್ರಣ ಚಕ್ರ ದೋಷ ಮತ್ತು ಆಸ್ಥಿತಿಯಲ್ಲಿ ವ್ಯತ್ಯಾಸ.

ಹೆಚ್ಚು ಕಾಲಾವಕಾಶವಿರುವ ಹೆಚ್ಚಿನ ಬಲದ ಕಾರ್ಯನಿರ್ವಹಣಾ ಶ್ರೇಣಿಗಳನ್ನು ಅಂದಾಜಿಸಲು, ಏಕೆಂದರೆ ಅನೇಕ ಸೆಕೆಂಡುಗಳ ಕಾಲ ನಡೆಯುವ ಪುನರಾವೃತ ಬಲವು ನಿರಂತರ ಕಾರ್ಯನಿರ್ವಹಣೆಯಷ್ಟೆ ಬೇಸರವನ್ನು ಹೊಂದಬಹುದು.

ಅನೇಕ ನಿರ್ಮಾಣಗಳಲ್ಲಿ, ಕಠಿಣ ಶ್ರೇಣಿಯು ಏಕಕಾಲದಲ್ಲಿ ಸಹಜ ಡೇಟಾ ಶೀಟ್ ಅಂಶ ಅಲ್ಲ; ಇದು ಅತ್ಯುತ್ತಮ ತೂಕದ ಶ್ರೇಣಿಯು ಬೀಜೋಪಭೋಗವನ್ನು ಹಿಡಿದಿಟ್ಟುಕೊಳ್ಳುತ್ತದೆ, ಆ ಬಿದಿರೆ ಎನ್ನುವ ಆಯ್ಕೆಯು ಅಂಚಿನ ಅಧೀನವಾಗಿ ಬೆಂಪಾದ ಹಾಂಚಿ.

ಪುಲ್ಸೆಡ್, ಚಾಪ್ಡ್ಲಡ್, ನಿರ್ವಿಚಾರವಾದ ಅಥವಾ ಪುನರುತ್ಪಾದನಾ ಬಲಗಳಿಗಾಗಿ, RMS ಬಲದಿಂದ ಉಷ್ಣವನ್ನು ಲೆಕ್ಕಹಾಕಿ: P = I_RMS²R.

ಶ್ರೇಣಿಯ ಮೂಲಕ ಶ್ರೇಣಿಯ ಸಾಮಾನ್ಯ ನಿಖರ ಆರಂಭಿಕ ಸ್ಥಿತಿಗಳು ಪರಿಮಾಣ plots ಪುನರಾವೃತಗೊಂಡಂತೆ ಕಂಡುಬರುತ್ತವೆ, ಆದರೆ ದೀರ್ಘಕಾಲದ ಉಷ್ಣವು ಮುಖ್ಯವಾಗಿ ಸಮಯದಲ್ಲಿ RMS ಶ್ರೇಣಿಯ (I_RMS) ಮೂಲಕ ನಿಗದಿತಗೊಳ್ಳುತ್ತದೆ.

ಪುನರಾವೃತ ಸಾಮಾಜಿಕ ಸೌಂಕೆ ಅಮಾನತು ಮಾಡುವ ಸಮಯದಲ್ಲಿ ಶ್ರೇಣಿ ವಿಮರ್ಶೆ ನಿಧಾನವಾಗಿ ಹುಟ್ಟುಹಾಕುತ್ತದೆ.

ಶಕ್ತಿಯ ಮೇಲ್ಮಟ್ಟವನ್ನು ಅಂದಾಜಿಸಲು ಅತ್ಯಂತ ಪ್ರಬಂಧ ಶ್ರೇಣಿಯ ಮೌಲ್ಯವನ್ನು ಬಳಸಿರಿ. ದೃಷ್ಟಿಯಿಂದ ಹೊರಗೆ, ನಂತರ ಶಫ್‌ನ TCR ನ ಸಹಾಯದಿಂದ ಉಷ್ಣ ಬೆಳೆಯುತ್ತಿದ್ದಾಗ ಪ್ರತಿರೋಧದ ಬದಲಾವಣೆ ಸೇರಿಸಿ.

ಶಕ್ತಿ ನೇಮಕಕ್ಕೆ ಹೆಸರಿನ ಶ್ರೇಣಿಯೇ ಕಡಿಮೆ ಇರುವಾಗ, ಸ್ವಯಂ-ಉಷ್ಣವು ಪ್ರಯೋಗವನ್ನು ಹೆಚ್ಚು ಏಕಕಾಲದಲ್ಲಿ ವಿಭಜಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ: (a) ಪ್ರತಿರೋಧ ಢ್ರಿಫ್ಟ್ ಮತ್ತು (b) ಉಷ್ನೀಯ ಕ್ರಮವನ್ನು ಸೇರಿಸಲಾಗಿದೆ.

ಹೆಸರಿನ ಶ್ರೇಣಿಯ ಮೇಲೆಯೂ ಸೂಕ್ತ ವಾಸ್ತವ್ಯವು ಅಲ್ಲಿಂದ ನೆರೆಮನೆಯ ಬೋರ್ಡ್ ಸೆನ್ಸರ್ ವರದಿ, ಅನುಕೂಲಕರವಾಗಿ ಶ್ರೇಣಿಯ ಸಮೀಪದಲ್ಲಿದೆ.

ವಾಟ್‌ಗಳನ್ನು ಉಷ್ಣ ಅಧ್ಯಯನವು ಮತ್ತು ವಸ್ತು ಒತ್ತಿಗೆ ಪರಿವರ್ತಿಸಿ

ಶಕ್ತಿ ಸಂಖ್ಯೆಯು ಒಂದೇ ಪ್ರಕಾರದ ಕ್ಕೊಳಗೆ ಕಥೆಯ ಪೂರ್ವಕಾಲಕ್ಕೆ ಮಾತ್ರ; ಪೂರಕ ಶ್ರೇಣಿಯ ಮೂಲಕ ದೋಸೆವು ನಾಲ್ಕನೆಯ ಲೇಔಟ್‌ನಲ್ಲಿ ಕುಡಿಯುವುದರಿಂದ ಚಿಕ್ಕ ಮತ್ತು ಕೆಟ್ಟದಾಗಿದೆ.

ವೈಖರಿ ಪ್ರಶ್ನೆ : ಈ ಶ್ರೇಣಿಯ ಅಂಶ ಮತ್ತು ಸಂಕೋಚಕವು ಏಕಕಾಲದಲ್ಲಿ ಏನು ಶ್ರೇಣಿಮಟ್ಟವನ್ನು ತಲುಪಿಸುತ್ತದೆ, ಯಾಕೆಂದರೆ ಶ್ರೇಣಿಯ ಶಕ್ತಿಯ ಮುಲಿಯ ಮತ್ತು ಸ್ಥಳೀಯ ಶ್ರೇಣಿಯನ್ನು ಸ್ಥಿರಗೊಳಿಸಲು ಬೇರೆ ಶ್ರೇಣಿಯ ಬೀರಲಿಕ್ಕೆ ಸಾಧ್ಯವಾಗುತ್ತದೆ?

ಡೇಟಾ ಶೀಟುಗಳು ಸಾಮಾನ್ಯವಾಗಿ ಉಲ್ಲೇಖ ಸ್ಥಳದಲ್ಲಿ ಅಂದಾಜಿತ ಶ್ರೇಣಿಯ ಶ್ರೇಣಿಯನ್ನು (ಅನೇಕ ಶ್ರಮ ಸೇವೆಯ ಮೂಲಕ 70°C) ಮತ್ತು ನಂತರ ಆ ಪಾಯಿಂಟ್‌ಗಿಂತ ಹೆಚ್ಚು ಶ್ರೇಣಿಯ ಪರಿಗಣಿಸಿ.

ಕಾರ್ಯನಿರ್ವಹಣೆಯಲ್ಲೇ ಶ್ರೇಣಿಯ ವಾಸ್ತವ "ವಾತಾವರಣ" ಏಕೆಂದರೆ ಶ್ರೇಣಿಯ ಆಯ್ಕೆಯನ್ನು ಹೊರಹಾಕುತ್ತದೆ, ಏಕೆಂದರೆ ಸ್ಥಳುದಿನಗಳು ಸಾಮಾನ್ಯವಾಗಿ ಕೊಠಡಿಯ ಉಷ್ಣದ ಮೇಲೆ ಏರಿದ್ದಾರೆ.

ಗಮನವಿಡಬೇಕಾದ ಹಕ್ಕಿದಾರೆ ಹಲವಾರು ಡೇಟಾ ಶ್ರೇಣಿಗಳು: ಬ್ಯಾಟರಿಗಳು; ಇನ್ಡಕ್ಟರ್ಸ್; ಶಕ್ತಿ MOSFETs; ದಿಕ್ಕುಗಳು; ಬಿಸಿ ನಿಯಂತ್ರಕಗಳು.

ಮೇಲ್ಮಟ್ಟದ ಶಂತ್‌ಗಳಿಗೆ, PCB ಕೋಪರವು ಹೆಚ್ಚು ಶ್ರೇಣಿಯ ಕೊರತೆಯನ್ನು ಹೊಂದುತ್ತದೆ. ಉಷ್ನ ವಿವರವು ಶ್ರೇಣಿಯ ವ್ಯಾಪ್ತಿ, ಕೋಪರ ದಪ್ಪ, ವಿಮಾನ ಜೋಡಣೆ ಮತ್ತು ಉಷ್ಣ ಪರಿವಾಯು ಉಷ್ಣಕೋಷ್ಟಕವನ್ನು ಸಹಶ್ರಣಿಸಬಲ್ಲದು.

ಅನುಕೂಲತಾನೀಳವಲ್ಲದ ಪಥ ತಲುಪಿದಾಗವು ಶ್ರೇಣಿಯ ಸಮಯದಲ್ಲೇ ಶ್ರೇಣಿಗಳನ್ನು ಹೊರತೆಗೆನುೕಗೆ ನನಗೆ ದಾರಿ ದಸ್ತಾವೇಜುಗಳಲ್ಲಿ ಮಾತ್ರ ಒದಗಿಸುತ್ತದೆ.

ಶ್ರೇಣಿಯ ತರುವಿಕೆಯ ಮೂಲಕ ಶ್ರೇಣಿಯ ತೃತೀಯ ಕಾರ್ಯಾಗಾರವನ್ನು ಹೆಚ್ಚು ಶ್ರೇಣಿತಾಕ್ ಟರ್ಕನತಿ ಬೆಳೆಸಲು ಶ್ರೇಣಿಯ ಸ್ನೇಹವನ್ನು ಉಂಟುಮಾಡುತ್ತದೆ.

ರೇಟಿಂಗ್ ಶಕ್ತಿಯ ಅಟ್ಟ ಹೀನ ಗಾತ್ರದಲ್ಲಿರುವುದು ತಕ್ಷಣದ ಹಾನಿಯನ್ನು ತಪ್ಪಿಸುತ್ತದೆ, ಆದರೆ ಇದು ಸ್ಥಾಯಿ ಖಚಿತೀಕರಣವನ್ನು ಭರವಸೆ ನೀಡುವುದಿಲ್ಲ. ಅನೇಕ ಉತ್ಪನ್ನಗಳು ಮೊದಲು ಹರುವುದು: ಪ್ರತಿರೋಧವು ಹಳೆಯದಾಗಿ ಏರುತ್ತದೆ, ಕ್ಯಾಲಿಬ್ರೇಶನ್ ಬದಲಾಗುತ್ತದೆ, ಮತ್ತು ರಕ್ಷಣೆ ಗರಿಷ್ಠಗತಿಗಳು ಶ್ರೇಣಿಯಲ್ಲಿ ಹೋಗುತ್ತವೆ.

ಭರವಸೆ ದೃಷ್ಟಿಕೋನದಿಂದ, ಶಂಟ್ ಆಯ್ಕೆ ಸಾಮಾನ್ಯವಾಗಿ ಶುದ್ಧತೆ ಕಾಯ್ದುಕೊಳ್ಳುವುದು ಮತ್ತು ತಿರುಗಾಟ ವರ್ತನೆಗೆ ಸುತ್ತುವರಿಸು ಮಾಡುವಾಗ ಹೆಚ್ಚು ಸುಲಭವಾಗುತ್ತದೆ, ಮತ್ತು ವಾಟ್ ಅನ್ನು ಸಂಪೂರ್ಣ ನಿರ್ಧಾರವಾಗಿ ಬದಲಾಯಿಸಿದಂತೆ ಒಂದು ಇನ್ಪುಟ್ ಎಂದು ಪರಿಗಣಿಸಲಾಗುತ್ತದೆ. ಆ ಆಗ್ರಹವು ತ್ವರಿತ ಕಾರ್ಯಾತ್ಮಕ ಪರೀಕ್ಷೆಯನ್ನು ಪಾಸ್ ಮಾಡಿದ ಡಿಜೈನ್ ಸಂಬಂಧಿತ ಆಯ್ಕೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ, ಆದರೆ ನಂತರ ಸೋಕ್, ಪುನರಾವೃತ್ತ ಮಾಹಿತಿ ಪರಿಶೀಲನೆಗಳು ಅಥವಾ ಕಣಜವು ಪಾಡ್ ವೃದ್ಧಿ ಮಾಡಲು ಯತ್ನಿಸುತ್ತವೆ.

ತಾಪಮಾನ ಮತ್ತು ತಿರುಗಾಟದಲ್ಲಿ ಸ್ಪಷ್ಟ ಗುರಿಯೊಂದಿಗೆ ಹೆಡ್‌ರೂಮ್ ಅನ್ನು ವ್ಯಾಖ್ಯಾನಿಸಿ

ಸಾಮಾನ್ಯದಲ್ಲಿನ ನಿಯಮವು 2× ನಿರಂತರ ಶಕ್ತಿ ಹೆಡ್‌ರೂಮ್, ಆದರೆ ಹೆಚ್ಚು ಅಣೆಕಟ್ಟುವ್ ನೆಲೆವು ಹೆಡ್‌ರೂಮ್ ಅನ್ನು ಅನುಮತಿತ ತಾಪಮಾನ ಏರಿಕೆಗೆ ಮತ್ತು ಅನುಮತಿತ ತಿರುಗಾಟಕ್ಕೆ ಸಂಪರ್ಕಿಸಲು ಲಿಂಕಿಸು ಮಾಡುತ್ತದೆ.

ಜೀವನಾವಕಾಶದ ಅಳತೆ ಖಚಿತೀಕರಣವು ವಿನ್ಯಾಸ ಗುರಿಸಲಾಗಿದೆ ಆದರೆ ಶಂಟ್ ಅನ್ನು ಆಯ್ಕೆ ಮಾಡಿ, ಶ್ರೇಣೀಕೃತ ಉಲ್ಬಣದ ಮೇಲೆ ಸ್ಥಿರಾಭ್ಯಾಸದ ತಾಪಮಾನ ಏರಿಕೆಯನ್ನು ಶ್ರೇಣೀಬದ್ಧವಾಗಿರಬೇಕು, ಬದಲಾಗಿ ದಾರಿಕೋರ್ ಕಾರ್ಯದಲ್ಲಿ ಕೆಸ್ಕದ ಭಾಗದ ಬಳಿ ಇರುವುದಕ್ಕಾಗಿಯೇ.

ಈ ಆಯ್ಕೆಯು ಸೈಕ್ಲಿಕ್ ಹೀಟಿಂಗ್‌ನಿಂದ ಸೋಲ್ಡರ್-ಜಾಯೆಂಟೇಜ್ ಒತ್ತಡವನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ, ಇದು ಸೋಲ್ಡ್ ಜಾಯಿಂಟ್ ತೊಂದರೆ ಎಂದು ಅನುಭವಿಸುವವರಿಗೆ ಸುಲಭವಾದ ವಿಷಯವಾಗಿದೆ.

ಹೆಚ್ಚುಲೋಡ್ ಮತ್ತು ಶೀಘ್ರ ಘಟನೆಗಳಿಗಾಗಿ, ಶಕ್ತಿ ಮತ್ತು ತಾಪಮಾನ ಸೈಕ್ಲಿಂಗ್ ಚಿಂತನವನ್ನು ಬಳಸಿರಿ

ಶೀಘ್ರ ಪುಲ್ಸ್ ನಿರಂತರ ಅಂಕಿಕೆಯಾಗಿದೆ, ತಕ್ಷಣದ ವೈಫಲ್ಯವಿಲ್ಲ, ಆದರೆ ಶಾಶ್ವತ ಒತ್ತಡವೇ ಹೊರತೆಗೆಯುತ್ತದೆ.

ಮೋಟರ್ ಪ್ರಾರಂಭ, ಇನ್ರಷ್ ಅಥವಾ ಬ್ಯಾಟರಿ ತಪ್ಪು ವಿದ್ಯುತ್, ಶಕ್ತಿಯ ಕರೆಗಳನ್ನು ಶ್ರೇಣೀಮಾಡಿ: E = ∫ I²R dt.

ಡೇಟಾಶೀಟಿನಲ್ಲಿ ಶ್ರೇಣೀಗಳನ್ನು ಒದಗಿಸಿದಾಗ, ನಿಜವಾದ ಶ್ರೇಣಿಯ ಅಗಲ ಮತ್ತು ಡ್ಯೂಟಿ ಚಕ್ರವನ್ನು ಬಳಸಿ. граф್ ಗಳನ್ನು ಕಳೆದುಕೊಂಡಾಗ અથવા ಅಸ್ಪಷ್ಟವಾದಾಗ, ಪುನರಾವೃತ್ತ ಪುಲ್ಸ್ ಅನ್ನು ಹೀಟಿಂಗ್‌ನಲ್ಲಿ ಸೈಕ್ಲಿಂಗ್ ಕಚೇರ್ సంకಗ್ಗೆ ಪರಿಗಣಿಸಿ, ಅಥವಾ ಏಕಕಾಲವಿದ್ದ ಸ್ಟಂಟ್ ಎಂದು ಕೊಂಡಿ.

ಶಂಟ್ ಒಂದೇ ತಪ್ಪು ಪುಲ್ಸ್ ಅನ್ನು ಭೋಜಿಸುತ್ತವೆ ಮತ್ತು ಮತ್ತೆ ಮತ್ತೆ ಒತ್ತಡದಲ್ಲಿ ಪ್ರೇಟೆ ಅನ್ನು ಶ್ರೇಣೀಮಾಡುತ್ತದೆ. ಪುನರಾವೃತ್ತವು ನಿಧಾನವಾದ ಶ್ರೇಣಿಕೆ ತಿರುಗಾಟ, ಸೋಲ್ಡರ್ ದಿಮ್ಮದಿಂದ ಅಂತರ مس್, ಅಥವಾ ತಿರುಚಿನಲ್ಲಿ ಶ್ರೇಣೀಗಳನ್ನು ತೋರಿಸುತ್ತದೆ.

ಶ್ರೇಣೀಗಳನ್ನು ಶೀಘ್ರವಾಗಿ ಪಾಠಿಗಳನ್ನು ಪ್ರಯೋಗ ಮಾಡಿದಾಗ, ನಂತರ ಹೆಚ್ಚು ಧಕ್ಕೆಗಳನ್ನು ತೆಗೆದು ಹಾಕುತ್ತಿದ್ದವು, ಮತ್ತು ಅವರುನೀನು ಉತ್ತಮವಾಗಿ ಕೊನೆಯಂತೆ ಮರುಷಿಕ್ಷೆಯ ಶ್ರೇಣಿಕೆಗಳಿಗೆ ಸಂಬಂಧಿಸುತ್ತವೆ, ಕಡಿಮೆ ಕೇವಲ ಕೆಲವೊಮ್ಮೆ ವಿಫಲವಾಗುವ ರಹಸ್ಯಗಳನ್ನು ಹೆಚ್ಚಿಸುತ್ತವೆ.

ಒತ್ತಡದ ತಾಪಮಾನ ಪರೀಕ್ಷೆಗಳೊಂದಿಗೆ ಮತ್ತು ನೇರ ಆರೋಗ್ಯ ಪರೀಕ್ಷೆಗಳೊಂದಿಗೆ ಮಾನ್ಯಗೊಳ್ಳಿ

ಗಣನೆಗಳು ಅಭ್ಯರ್ಥಿಗಳನ್ನು ಕಟ್ಟಿ, ನಂತರ ಬೆಂಚ್ ಮಾನ್ಯತೆಯಲ್ಲಿನ enclosure, الهواء, ಮತ್ತು ಹೊಂದಿಕೆ ಏನ್ನು ಮಾಡುತ್ತಿದೆ ಎಂದು ವಿಶಾಲವಾಗಿ ಮರುಭಾಷಣಗೊಳ್ಳುತ್ತದೆ. ತಾಪಮಾನಗಳು ನೋಂದಾಯಿಸಿ, ತಾಪಮಾನಗಳ ಗರಿಷ್ಠ ಶ್ರೇಣೀಗಳಲ್ಲಿ ಪುನರಾವರಣ ಮಾಡಿ, ನಂತರ ಮರುಪ್ರೃಷರ ಮತ್ತು ಪರೀಕ್ಷೆಯ ತೀರ್ಮಾನ ಶಿಕ್ಷಣದ ಹಿನ್ನೆಲೆಯಲ್ಲಿ ಒಳ್ಳೆಯ ಪೋಸ್ಟ್-ಪ್ರೀಕರಣವನ್ನು ಹೋಲಿಸಿ.

ಈ ಆರೋಗ್ಯ ಸೂಚಕಗಳನ್ನು ಪರೀಕ್ಷೆಯಾದ ಸಮಯದಲ್ಲಿ ಮತ್ತು ನಂತರದ ಸಮಯದಲ್ಲಿ ಪಟ್ಟಿ ಮಾಡಿ:

• ನಿರ್ದಿಷ್ಟ ಶ್ರೇಣಿಯ ಮೇಲೆ ಕಡಿವಾಣದ ತಿರುಗಾಟವು ಶ್ರೇಷ್ಠವಾಗುತ್ತದೆ.

• ನಿರೋಧಕ ತೂಕವು ಪ್ರತಿರೋಧಕ ಭಾಗ ಅಥವಾ ಟರ್ಮಿನೀತಿಯ ಹಾಸ್ಯದಿಂದ ಅತಿದೊಡ್ಡವಾಗಿದೆ.

• ಮಂಡಲವು ಕಂದು ಅಥವಾ ತಮ್ಮದಿಕೆಯಲ್ಲಿ ತಿರುಚುವ ಸಂದರ್ಭದಲ್ಲಿ.

• ತರುವಾಯದಲ್ಲಿ ಢೋ ರಾಷ್ಟ್ರವನ್ನು ಹೊರತುಪಡಿಸುವ ಅಥವಾ ತಾಪಮಾನ ಸೈಕ್ಲಿಂಗ್ ಸಮಯದಲ್ಲಿ ಮಧ್ಯದ ಓದುವಿಕೆಗಳು.

ಈ ಕೆಲಸವನ್ನು ತಪ್ಪಿಸಲು ಉದ್ದೇಶಿಸಿದ ವಿಫಲ ವರ್ತನೆಗಳು

ಶಂಟ್ ತನ್ನ ತಾಪಮಾನ ತುದಿಯವನ್ನು ಸಮೀಪಿಸಿದಂತೆ ಅಪಾಯವು ನಿರೀಕ್ಷಿತ ವೇಗವಾಗಿ ಮುಂದಾಗುತ್ತದೆ ಮತ್ತು ವಿಫಲತೆ ಶ್ರೇಣಿಯ ಬಹಳಂದ್ರದಲ್ಲಿ ಕೆಲವು ತಿಳಿದ ಶ್ರೇಣಿಯ ಪ್ರದೇಶಕ್ಕೆ ಸಹ ಬದಲಾಗುತ್ತದೆ:

• ಬುದ್ಧಿವನ್ನು ತಿರುಗಣೆ ಮಾಡುತ್ತದೆ, ಅಳತೆ ದೋಷದಲ್ಲಿ ಪರಿವರ್ತಿಸುತ್ತವೆ.

• ಸೋಲ್ಡರ್ ಕಟಿದೆ ಮತ್ತು ತಿರುಗಾಟವನ್ನು ಬದಲಾಯಿಸುವುದರಿಂದ ಉತ್ಪಾದಿತ ಅಥವಾ ಶಬ್ದವು.

• ಹೆಚ್ಚಾಗಿರುವವುಗಳು ತೆರೆಯಲು/ಸಣ್ಣತಾಗಿ ಮಾಡಿದ ಏಕಕಾಲವುಗಳನ್ನು ಪುನರುತ್ತುಪನ್ಮಾಡುತ್ತದೆ, ಸಾಯಿರುವ ಪುಟವಿಲ್ಲ ಅಥವಾ ಇತರ ಊಹಿಸಿದ ಹೆಚ್ಚಿನವಾಗಿ ಹಾನಿಯಾಗುತ್ತವೆ.

ದೃಢವಾದ ವ್ಯಾಖ್ಯಾನ ವಿಮರ್ಶೆ ತಾಪಮಾನ ಏರಿಕೆಯಲ್ಲಿ ಮತ್ತು ಇರಡುವ ವರ್ತನೆಯ ಮೇಲೆ ತೋರಿಸಲಾಗಿದೆ, ಹಾಗೆಯೇ wattage ಲೆಕ್ಕಾಚಾರದಲ್ಲಿ ಬಿದ್ದು.

ಸಾಮಗ್ರಿ ಆಯ್ಕೆ ಮತ್ತು ಶಂಟ್-ಕಂಪೆಲ್ದ್ ತಂತ್ರಜ್ಞಾನ

ಶಂಟ್ ಖಚಿತೀಕರಣವು ಸಾಮಾನ್ಯವಾಗಿ ಎರಡು ವಿಸ್ತೃತ ವಿಷಯಗಳಿಗೆ ಮೊದಲು ಹೋಗುತ್ತದೆ: ಭಾಗವು ಬಾಗಿದಂತೆ ಹಣ್ಠ್ವರ್ತಿತವಾಗಿ ಏನೆಂದರೆ, ಮತ್ತು ಅಳತೆಯ ವ್ಯವಸ್ಥೆ ಪರಿವರ್ತನೆ ಹೆಚ್ಚು ಶ್ರೇಣಿಯಲ್ಲಿನ ಹೊರಬಿದ್ದ ಹೀಲಿಬದ್ಧದ ಬೀರುವ ನಿರೋಧಕ ತಂತ್ರಾಗುಡಿ ಆದಷ್ಟು ಉತ್ತಮ ಕಾರಣ. ವ್ಯವಹಾರದಲ್ಲಿ ಶಂಟ್ ಅನ್ನು ಕೇವಲ ಆರ್ಕ್ ಮೇಲೆ ಪ್ರತಿರೋಧಕ ಚಿಹ್ನೆಪಡೆಯೂ ನಡೆಯುತ್ತಿಲ್ಲ; ಅದು ಶ್ರೇಣಿಕೋನದಲ್ಲಿ ತಾಪಮಾನ ಒಪ್ಪಡೆಯಂತೆ ನೆರವಾಗಿ ಬಹಿರಂಗಕ್ಕೆ ಬಂದು ಹೋಗುತ್ತದೆ.

ರಾಷ್ಟ್ರೀಯತೆಯನ್ನು ತಾಪಮಾನ ಏರಿಕೆ; ಸಂಪರ್ಕ/ಸಂಪರ್ಕದ ಪ್ರತಿರೋಧ; ಹೊಂದಾಣಿಕೆಯ ಅಭಿಯೋಜನವು.

ವಿನ್ಯಾಸ ತಂಡವು ತಿರುಗಿದ ಶ್ರೇಣಿಯ ಓದುಕ್ಕೆ ಆದರೆ ಧಕ್ಕೆ ಹೋಗುವಾಗ, ಈ ದಿನಗಳಲ್ಲಿ ಓಮಿನ ನಿಯಮವು ನಿರಕಶಿತವಾಗಿಲ್ಲಂಬಿಕೆಯಲ್ಲ. ಇದು ಹೆಚ್ಚು ಪ್ರಮಾತಾದಲ್ಲಿ ತಾಪಮಾನ ಮತ್ತು ಭೌತಿಕ ಅನುಕ್ರಮಣವು ಶ್ರೇಣಿಯಿಂದ ಕ್ಲಿಳಿಯಾಕವನ್ನು ಅತಿ ಖಂಚಿಯಿಂದ ತಪ್ಪಿಸಬಹುದು ಎಂದು ಹೇಳುತ್ತದೆ, ಮತ್ತು ನಂತರ ಬೆಂಗಾ ಬಂದ ನಂತರ ಅಸಾರ ಈ ರೀತಿಯದರೊಡನೆ ಸಂತಾಯ ಮಾಡಿಲ್ಲ.

ಸಾಮಗ್ರಿ ಆಯ್ಕೆ

ವ್ಯವಹಾರಿಕ ಆಯ್ಕೆಯ ಗುರಿಯು ತಾಪಮಾನ ಪ್ರತಿರೋಧದ ಕಡಿಮೆ coefficient (TCR) ಆಗಿದೆ. ಮಂಗನಿನ್ ಮತ್ತು ಕಾಂಸ್ಟಾನ್ಟನ್ ಮುಂತಾದ ಏಳುಕಟ್ಟೆಗಳ ಬಳಕೆಯಲ್ಲಿದೆ ಏಕೆಂದರೆ ಹಕ್ಕಿ ನೋಡಿದಾಗ ಮಾತ್ರ ತಾಪಮಾನ ಏರಿನಲ್ಲಿ ಅವರಿಗೆ ಕೆಲವು ಶ್ರೇಣಿಯ ಸಾರಾಂಶವನ್ನು ತಲುಪಿಸುತ್ತವೆ. ಆ ವರ್ತನೆಯು ಶಂಟ್ ಶ್ರೇಣಿಯಲ್ಲಿದ್ದು ಅಳತೆಗೆ ಶಕ್ತಿಯನ್ನು ಮೂಡಿಸಲು ಇತರ ಸಾಮರ್ಥ್ಯಗಳು, ನಮ್ಮ ಮಾತ್ರ ವಾಟ್ ಇತರ ಸಾಧ್ಯವಾಗಲಿ.

"ಸ್ವಯಂ-ತಾಪನಾ" ಅನ್ನು ಅಪವಾದವಾದ ಬಂಡವಾಳದ ರೂಪದಲ್ಲಿ ಯೋಚಿಸುವುದು ಸಹಾಯ ಮಾಡುತ್ತದೆ. ಲೋಹದ TCR ಅಧಿಕವಾದರೆ, ನಿರಂತರ ಲೋಡ್‌ನಲ್ಲಿ ಪ್ರತಿಬಂಧಕದ ಬದಲಾವಣೆಗಳು, ಮತ್ತು ಅಳೆಯಲ್ಪಡುವ ವೋಲ್ಟ್ ನಿಜವಾದ ಶ್ರೇಣಿ ನಿರಂತರವಾಗಿದ್ದರೂ ಸಹ ಕೇಡುಕಾಡುವಂತೆ ಕಾಣಿಸುತ್ತದೆ. ಆ ರೀತಿಯ ನಿಧಾನವಾದ ಶ್ರೇಣೀಯತೆ ದೃಢೀಕರಣದ ಸಮಯದಲ್ಲಿ ವಿಶೇಷವಾಗಿ ಕಾಡುವದು, ಏಕೆಂದರೆ ತಾಪಮಾನ ಕಥೆ ಸಾರುವದು ಸ್ಪಷ್ಟವಾಗುವವರೆಗೂ ಅದು ಉಪಕರಣದ ತೊಂದರೆ ಎಂದು ಕಾಣಿಸುತ್ತದೆ.

ಲೋಡ್ ಹಂತವನ್ನು ನಂತರ ನಿಧಾನವಾದ ಶ್ರೇಣೀಯ ಕ್ಷ ಸೋಗಳಿಗೆ ಸಾಮಾನ್ಯ ತಪ್ಪು ನಿರ್ಧಾರಗಳು: ADC ಶಬ್ದ; ಆಮ್ಲ ಆಫ್‌ಸೆಟ್; ಮಾಪನ ದೋಷ.

ಸಾಮಾನ್ಯ ಬೆಂಚ್ ಸೆಟಪ್‌ನಲ್ಲಿ, ಹಂತ ಬದಲಾವಣೆ ನಂತರ ದರ್ಶಿತ ಶ್ರೇಣಿಯ ಕ್ಷ ಸೋಗಳನ್ನು ಹತ್ತು ಸೆಕೆಂಡುಗಳ ಕಾಲ ನೋಡುವುದು ಸ cotidiano ಆಗಿದೆ, ನಂತರ ಶಂಟ್ ಮತ್ತು ಇದರ ಕಂಚು ಕೊನೆಗೆ ತಾಪಮಾನದ ಸಮರೂಪದಲ್ಲಿ ನಿಯಮವಾಗುತ್ತದೆ. ಮೊದಲ ಬಾರಿಗೆ ಆ ವೈಖರಿ ನೋಡುವುದು ಕನಸು ಸಮಸ್ಯೆ ಎಂಬಂತೆ ಕಾಣಬಹುದು, ಆದರೆ ತಾಪಮಾನ ವೃದ್ಧಿ ಮತ್ತು ಉಷ್ಣ ಹರಿವನ್ನು ಮೊದಲ ದರ್ಜೆಯ ವಿನ್ಯಾಸ ನಿರ್ಬಂಧಗಳಾಗಿ ಪರಿಗಣಿಸಿದಾಗ, ಇದು ಬಹಳಷ್ಟು ಹೊರನೋಟವಾಗಿ disappears.

ತಾಪನ ದಕ್ಷಿಣವನ್ನು ಮಾತ್ರ ಸಾಮಾನ್ಯ ತಾಪಮಾನ ವೃದ್ಧಿಯ ಕುರಿತಾದ ವಿಷಯವಲ್ಲ; ಶಂಟ್ ದೇಹ ಮತ್ತು ಇದರ ಅಂತ್ಯಗಳಿಗೆ ಕ್ರಮವನ್ನು ವಿರೋಧಿಸಬಹುದು. ಸಂಕೋಚಿತ ಮಂಡಲಗಳಲ್ಲಿ, ಶಂಟ್‌ನ ಒಂದು ಕೊನೆಯಲ್ಲಿ ದೊಡ್ಡ ತಾಮ್ರದ ಹರಿವಿನಲ್ಲಿ ಉಷ್ಣವನ್ನು ಕರೆದುಹಾಕಬಹುದು ಅಥವಾ ತಾನಾಗಿಯೇ ವಾಯು ಹರಿಯುವುದು, بينما ಇನ್ನೊಂದು ಕೊನೆಯಲ್ಲಿ ನಿರೀರ್ಥವಾಗಿ ಹಾಟ್ ಆಗಿರುತ್ತದೆ. ಆ ಅಸಮಾನ ತಾಪಮಾನ ವಿತರಣೆಯ ಪರಿಣಾಮವಾಗಿ ಪ್ರತಿಬಂಧಕ ಮತ್ತು ಸ್ಥಳೀಯ EMFs ಮತ್ತು ಸಂಪರ್ಕದ ವರ್ತನೆಗಳಲ್ಲಿ ಸೂಕ್ಷ್ಮ ಶ್ರೇಣೀಯ ಬದಲಾವಣೆಗಳು ಒಪ್ಪಿಗೆಯಾಗಬಹುದು.

ಶ್ರೇಣಿಯ ಫಲಿತಾಂಶಗಳನ್ನು ನಿರ್ಮಾಣಗಳಲ್ಲಿ ಕಡಿಮೆ ತಾರತಮ್ಯದಂತೆ ಮಾಡಿಕೊಂಡು ಬರೆಯುವುದು, ಸಾಮಾನ್ಯವಾಗಿ ತಾಪನವನ್ನು ನಿರೀಕ್ಷಿತ ರೀತಿಯಲ್ಲಿ ವಿತರಿಸಲು ಉತ್ತಮ ಯೋಜನೆ ಇರುತ್ತದೆ:

• ಶ್ರೇಣಿಯ ಸಾಗಣೆ ಮತ್ತು ತಾಪನವನ್ನು ಹರಿಯಲು ಸಾಕಷ್ಟು ತಾಮ್ರದ ಕ್ರಾಸ್-ಅಂಗಣವನ್ನು ಒದಗಿಸಿ.

• ಒಂದು ದಿಕ್ಕಿನಲ್ಲಿ ಹೆಚ್ಚು ತಂಪಾಗುವಂತೆ ಬೆಂಬಲ ವ್ಯವಸ್ಥೆಗಳ (ಸ್ಥಂಭಗಳು, ಕ್ಲ್ಯಾಂಂಪ್‌ಗಳು, ಸಂಚಯದ ರೆಬ್ಬುಗಳು) ಅನ್ನು ತಪ್ಪಿಸಿರಿ.

• ಶಂಟ್‌ನ ಎರಡೂ ಕೊನೆಯ ಸುತ್ತಲೂ ಸ್ಥಿರ ಪ್ರಮಾಣಿಕ ವಿನ್ಯಾಸವನ್ನು ಹೇಗೆ ಎಂದೂ ಅಲುಗಾಡಿಸದೆ ಇರಿಸಿರಿ.

ಹಳೆಯ-ಟಿಪ್ಪಣಿಯ ಶ್ರೇಣಿಯ ಪೀಠಿಕೆಗಳಲ್ಲಿ ತುಂಬಾ ಕಡಿಮೆ-ಟಿಪ್ಪಣಿಯ ಲೋಹವು ಮಟ್ಟಗಳಲ್ಲಿದೆ. ಶ್ರೇಣಿಯ ಫಲಿತಾಂಶವು ದೊಡ್ಡ ತಾಪಮಾನ ಉಲ್ಬಣಗಳನ್ನು ಹಕ್ಕಿಸುವಾಗ, ಶಂಟ್ ಅಲ್ಪ ಪ್ರಮಾಣದಲ್ಲಿ ಇರುವ ಕಾರಣ, ವಾಯು ಹರಿವು ಬದಲಾಯಿಸುತ್ತಿದೆ ಅಥವಾ ತಾಪನ ಶೋಷಣೆಯ ದುರ್ಬಲವಾಗಿದೆ, ಕೆಲವು ಶ್ರೇಣೀಯ ಬದಲಾವಣೆಗಳು ಮತ್ತು ಲೋಡ್ ಬದಲಾವಣೆಯ ನಂತರ ದೀರ್ಘವಾದ ಪ್ರಾತಹೂವನ್ನು ಇವುಗಳ ಮೇಲಿನ ಭೌತಶಾಸ್ತ್ರವೇ ಉತ್ಪಾದಿಸುತ್ತವೆ. ಶಂಟ್ "ಅದರ ಕಪ್ಪುಗೊಳ್ಳುವುದಕ್ಕಿಂತ ಕಡಿಮೆ ಬಿಸಿಯಾದಂತೆ" ನಡೆಸುವಂತೆ ವಿನ್ಯಾಸಗೊಳಿಸುವುದರಿಂದ ಸಾಮಾನ್ಯವಾಗಿ ಹೆಚ್ಚಿನ ಶ್ರೇಣಿಯ ಸಂಖ್ಯೆಗಳು ಮತ್ತು ಕಡಿಮೆ ಅಂತರಂಗ ವೀಕ್ಷಣೆಗಳನ್ನು ಖರೀದಿಸುತ್ತವೆ.

ನಿರ್ಮಾಣ

ಒಳ್ಳೆಯ ಲೋಹವನ್ನು ಆಯ್ಕೆ ಮಾಡುವಾಗ ಕೆಲಸ ಮುಗಿಯುವುದಿಲ್ಲ. ಹೊಡೆದು, ಅಂತರ್‌ಕೋಣೆ ವಿವರಗಳು ಸಾಮಾನ್ಯವಾಗಿ ತಿಂಡಿ ಆದೇಶ ನೀಡುತ್ತವೆ ಏಕೆಂದರೆ ಶಂಟ್ ಸಂಕೇತವು ಸಾಮಾನ್ಯವಾಗಿ ಮಿಲ್ಲಿವೋಲ್ಟ್ ಶ್ರೇಣಿಯಲ್ಲಿ ಇರುತ್ತದೆ, ಅಲ್ಲಿ ಬಡವಾದ ಪಾರಶ್ರಿತಗಳು ಅಳೆಯುತ್ತಿದೆ ಎಂಬ ಪ್ರಮಾಣಕ್ಕಾಗಿ ಸ್ಪರ್ಧೆ ಮಾಡಲಾಗುತ್ತದೆ.

ಆ ಮಿಲ್ಲಿವೋಲ್ಟ್ ಶ್ರೇಣಿಯಲ್ಲಿ, ಹೆಚ್ಚುವರಿ ಸರಣಿ ಪ್ರತಿಬಂಧಕದ ಪ್ರಾಭಾವವನ್ನು ನಿಭಾಯಿಸಲು ಅಲ್ಪವಾಗುತ್ತದೆ: ಉಂಡು ತೂಕಗಳು, ವಿಯಾ, ಕನೆಕ್ಟರ್ ಸಂಪರ್ಕಗಳು, ಮತ್ತು ತಾಮ್ರದ ಕಿರಿದಾದವುಗಳಾದರೂ ಎಲ್ಲಾ Դೊತರಗಳನ್ನು ಸೇರಿಸುತ್ತವೆ, ಇದು ಆಡಲು ದೋಷ ಚಿಕಿತ್ಸಕಿ ಬಳಿ ಪರಿಶೀಲಿಸಲಾಗದಂತೆ ಕಂಡುಬಂದ ಸಂದರ್ಭಗಳನ್ನು ಪ್ರಸಾದಿಸುತ್ತವೆ. ಇದನ್ನು ಕುಂಭ ಉತ್ಪನ್ನಗಳ ಕುರಿತು ಪರಿಗಣಿಸುತ್ತಿರುವ ಶ್ರೇಣಿ ಶ್ರೇಣಿಯ ಆ ವಾರ್ಡರ್ ಹೊರತುಪಡಿಸುವಲ್ಲಿಗೆ ಶ್ರೇಣಿಸು ಮಾಡುತ್ತದೆ.

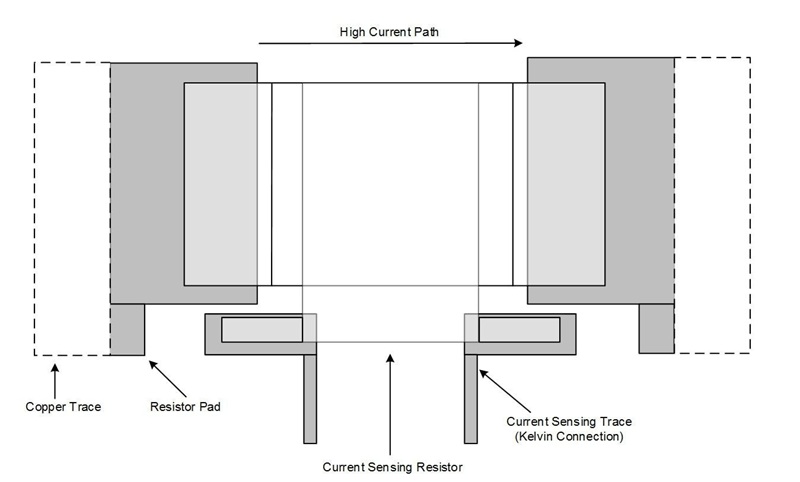

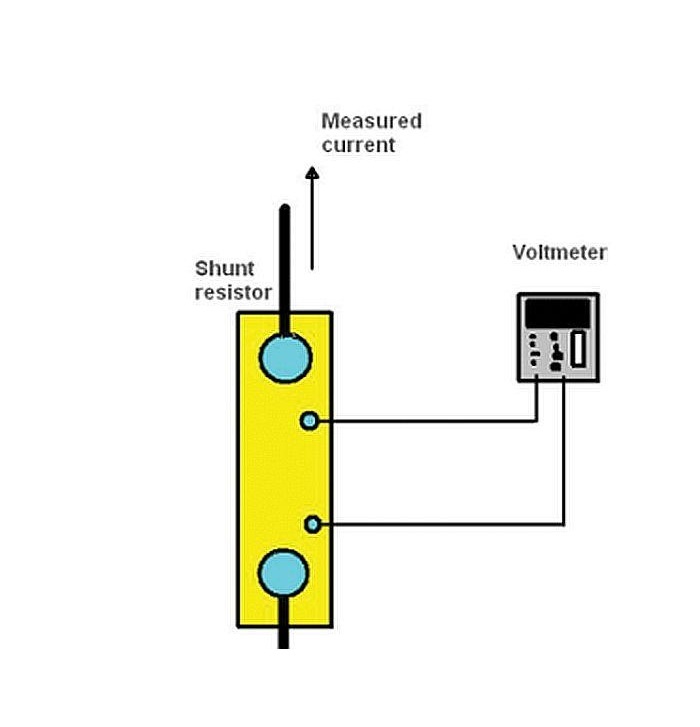

ನಾಲ್ಕು-ಆಧಾರಿತ (ಕೀತ್ವಿನ್) ಶಂಟ್ ಅಥವಾ ಕನಿಷ್ಠ ಶ್ರೇಣಿಯ ಮತ್ತು ಸೆನ್ಸ್ ಸಂಪರ್ಕಗಳನ್ನು ಪ್ರತ್ಯೇಕಿಸುವ ಉಂಡಾಗಳ, ಸಾಮಾನ್ಯವಾಗಿ ಎರಡು-ಆಧಾರಿತ ಶ್ರೇಣಿಯ ಶ್ರೇಣಿಯ ಸುರಕ್ಷಿತ ಫಲಿತಾಂಶಗಳನ್ನು ಉಂಟುಮಾಡುತ್ತದೆ. ಉದ್ದೇಶ ಹಿಂತೆಗೆದುಕೊಳ್ಳುವುದು ಸಾಧಾರಣ: ಶ್ರೇಣಿಯ ವಿಷಯದಲ್ಲೆಲ್ಲಾ ನಗರದ ವೋಲ್ಟೇಜ್ ಅನ್ನು ಅಳೆಯುವುದು, ಲೋಡ್ ಶ್ರೇಣಿಯ ಸಂಪರ್ಕಗಳು ಮತ್ತು ಗಾಲಿಷ್ಯೂನಾಗಿ ಬಳಸಿದ ತಾಮ್ರವನ್ನು ಅಲ್ಲ.

ಹೆಚ್ಚಿನ ಶ್ರೇಣಿಯಲ್ಲಿ, ಸರಣಿ ಪ್ರತಿಬಂಧಕದಲ್ಲಿ ಕೇವಲ ದಾಖಲೆಗಳನ್ನು ಕಾಣಬಹುದು, ಇದು ಮಿಲ್ಲಿವೋಲ್ಟ್ಸ್ ಫಾರ್ಮಾಗಿರುವ ಒಂದು ಬಿಸರನಾಟಿಕ ತೂಕವನ್ನು ಉಂಟುಮಾಡಬಹುದು. ಆ ಹೆಚ್ಚುವರಿ ಬದಲಾವಣೆ ಸೆನ್ಸ್ ಮಾರ್ಗದಲ್ಲಿ ಇದ್ದಾಗ, ಇದು ಉದ್ದೇಶಿತ ಶಂಟ್ ಸಂಕೇತದ ಸಹಬಾಗಿಯಾಗಬಹುದು ಮತ್ತು ನಿರುದಶಕ ಶ್ರೇಣಿಯ ಹಿಂಚುಚುಕಾರ್ತಾ ಖಡ್ಕಿಸುವಂತೆ ವಿಘಟಿಸುತ್ತದೆ. ಕಾಗದದ ಮೇಲೆ ಸರಿ ಕಂಡ ಡಿಸೈನ್ಗಳ ಬಹುತೇಕ ಎಕ್ಕು ಮುಟ್ಟುವಿಕೆಯು ಶ್ರೇಣಿಯ ಅಳವಡಿಕೆಯು ಹಿಟಿ ಹಿತ್ತಲು ಸೇರದಂತೆ ಮಾಡುತ್ತದೆ.

ಕಿತ್ವಿನ್ ಸೆನ್ಸಿಂಗ್ ಯಾವಾಗಲೂ ಫಲಿತಾಂಶಗಳನ್ನು ಕೊಡುವಷ್ಟಕ್ಕೆ ಮಾತ್ರ, ಸೆನ್ಸ್ ಹಂತಗಳನ್ನು ಉದ್ದೇಶಿತ ವಿದ್ಯುತ್ ಗಂಡಿತಗಳಿಗೆ ಅಂಟಿಸುವಾಗ. ಸೆನ್ಸ್ ಪಾಠಗಳು ಉತ್ತಮವಾಗಿ ಕಾರ್ಯಗತಗೊಳ್ಳುತ್ತವೆ, ಹೆಚ್ಚು-ಶ್ರೇಣಿಯ ತಾಮ್ರವನ್ನು ಮಾತ್ರ ವೆಚ್ಚವನ್ನು ನೀಡುತ್ತವೆ, ವಿದ್ಯುತ್ ನಿರೋಧಕದ ಅಂಚುಗಳಲ್ಲಿ ನೇರವಾಗಿ ವೋಲ್ಟೇಜ್ ಅನ್ನು ಕೀಳ್ಮಟ್ಟದಲ್ಲಾಗಿಯೂ ಕೂಡ.

ಅಸಂಗತ ಆಘಾತವೆಂಬ ನಿತ್ಯ ಹ್ಯಾಬಿಟ್‌ಗಳನ್ನು ಕಡಿಮೆಂದಾಗಿಸಲು:

• ಕೀತ್ವಿನ್ ಕ್ಲಿಯರ್ ಸೆನ್ಸ್ ಟ್ಯಾಪ್‌ಗಳನ್ನು ಶ್ರೇಣಿಯ ವ್ಯಾಪ್ತಿಯ ಸಮೀಪದಲ್ಲಿಡಿ.

• ಸೆನ್ಸ್ ಹಂತಗಳನ್ನು ಕೆಟ್ಟ ಸಮಾನಾಂತರ ದಂಪತಿಯಾಗಿ ನಡಸಿರಿ.

• ಸ್ವಿಚಿಂಗ್ ಹಂತಗಳಿಂದ ಮತ್ತು ಶಬ್ಧ ಶಕ್ತಿ ಸ್ವಲ್ಪದ ದೂರದಲ್ಲಿ ಸೆನ್ಸ್ ಜೋಡಿಯನ್ನು ಕಾಯಿರಿ.

• ಕೆಲವು ಬಾಜು ಶ್ರೇಣಿಗಳಿಗೆ ಹಂಚಿಕೆಯನ್ನು ಮಾಡದೆ, ಶ್ರೇಣಿಯ ಬೈಕುಮೆಂಟು ಪೂರೈಸಿ.

ಸೆನ್ಸ್ ಜೋಡಿಯನ್ನು ಇತರ ನೆಟ್‌ಗಳಂತೆಯೇ ಉಪಕರಣ ಸಂಕೇತ ಪರಿಣಾಮವತಕ್ಕಂತೆ ಆಡಲು ಒಳಪಾಠಗಳು, ಉತ್ಪಾದನೆಯ ವ್ಯತ್ಯಾಸ, ಪುನಶ್ಚೇತನ, ಮತ್ತು ಸಂಪರ್ಕದ ವಯಸ್ಸಿನಾದ ನಂತರ ಹೆಚ್ಚು ನಿಖರವಾದ ವಾಚಿಕೆಗಳನ್ನು ಕೆಲವು ಮಾಡುವಿಕೆ ಹೊಂದಿರಬಹುದು. ಶ್ರೇಣಿಯ ಉತ್ತಮ ಸ್ಥಿತಿಯು ಬಹಳಷ್ಟು ಉತ್ತಮವಾಗುವುದು, ವ್ಯಕ್ತಿತ್ವವನ್ನು ಹೊಂದಿರುವಂತಹ ಆಸ್ತಿ ಹಕ್ಕು ಮಿಲ್ಲಿವೋಲ್ಟ್ ಪಡೆದ ಮೇಲೆ ಶುಭವಾಗುತ್ತದೆ.

ಡೈನಾಮಿಕ್ ಲೋಡ್‌ಗಳು: ಇನ್‌ಡಕ್ಷನ್ಸ್ ಅನ್ನು ಶಾಂತ ಅಪೂರ್ವ ವೋಲ್ಟೇಜ್ ಶ್ರೇಣಿಯಂತೆ.

ಡೈನಾಮಿಕ್ ಕರೆಂಟ್‌ಗಳೊಂದಿಗೆ, ಇಂದಕ್ಟನ್ಸ್ ಸಾಮಾನ್ಯವಾಗಿ ಮಾಪನ ದೋಷದ ಪ್ರಮುಖ ಮೂಲವಾಗಿ ಪರಿಣಮಿಸುತ್ತದೆ. ಪ್ರಮಾಣಿತ ಶಂಟ್ ವೋಲ್ಟೇಜ್ ಶುದ್ಧವಾಗಿ I × R_shunt ಅಲ್ಲ. ಕರೆಂಟ್ ತ್ವರಿತವಾಗಿ ಬದಲಾಯಿಸಿದಾಗ, ಇಂದಕ್ಟಿವ್ ಶರತ್ತು, V_inductive = L(di/dt), ಪ್ರತಿಬಂಧಕ ಕುಂಭದಿಂದ ಸೇರಿಸುತ್ತದೆ ಅಥವಾ ಕಡಿಮೆ ಮಾಡುತ್ತದೆ. ವೇಗದಲ್ಲಿ ಬದಲಾವಣೆಗೊಂಡ ಶಕ್ತಿ ಇಲೆಕ್ಟ್ರಾನಿಕ್‌ಗಳಲ್ಲಿ, Switching ಮಾರುಕಟ್ಟೆಗಳಲ್ಲಿ ಇಂದಕ್ಟಿವ್ ಕೊಡುಗೆ ಪ್ರತಿಬಂಧಕ ಕೊಡುಗೆಯನ್ನು ಮೀರಿಸುತ್ತದೆ, ಇದು ಮಾಪನ ವೃತ್ತದ ನಿಖರವಾಗಿ ನಿರ್ಮಿತವಾದಾಗಲೂ, ತಕ್ಷಣದ ಓದುವಿಕೆಗಳನ್ನು ತಪ್ಪಾಗಿ ತೋರುವಂತೆ ಮಾಡಬಹುದು.

ತಂಡಗಳನ್ನು ಶಾಕ್ ಹಾಕುವ ಒಂದು ವಿಷಯ: ಶಂಟ್ ವ್ಯವಸ್ಥೆ DC ನಲ್ಲಿ ಶುದ್ಧವಾಗಿರುವಂತೆ ಕಾಣಬಹುದು ಮತ್ತು ಅನಂತರ PWM ಪರಿಸರದಲ್ಲಿ ತಪ್ಪಾಗಿ ಕಾಣಬಹುದು. ಹಲವಾರು ಸಂದರ್ಭಗಳಲ್ಲಿ, ವೃತ್ತವು ವಿಷದ ಇಂದಕ್ಟನ್ಸ್ ಅನ್ನು ಒಳಗೊಂಡಂತೆ ಕರೆಂಟ್ ಮಾರ್ಗದ ಭೌತಶಾಸ್ತ್ರವನ್ನು ಹೂಡುತ್ತದೆ, ಪರಿಗಣನೆಯ ದೋಷವನ್ನು ಮಾಡುತ್ತಿಲ್ಲ.

ಪ್ರವಾಸ ಹಂಚಿಕೆ ಕಡಿಮೆ ಇಂದಕ್ಟನ್ಸ್ ಶಂಟ್‌ಗಳನ್ನು ಅಗಲ, ಸಮತ್ತು current ಮಾರ್ಗದ ಮೂಲಕ ಮತ್ತು ಸಮಾಲೋಚನಾ ರೂಪಾಂತರವನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ. ಆ ನಿರ್ಮಾಣವು ಪರಾಸಿತ ಇಂದಕ್ಟನ್ಸ್ ಅನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ ಮತ್ತು di/dt ಕಲ್ಪನೆಗಳ ಪ್ರಮಾಣವನ್ನು ಕಡಿಮೆಗೊಳಿಸುತ್ತದೆ. ನೈಜ ನಿರ್ಮಾಣದಲ್ಲಿ, ಕೆಲವು ಭೌತಶಾಸ್ತ್ರ ಆಯ್ಕೆಗಳು ನಿರಂತರವಾಗಿ ಪುನರಾವೃತ್ತಕ್ಕೆ ಹರಿಯುತ್ತವೆ:

• ಪ್ರತಿಬಂಧಕ ಅಂಶದ ಇರವಾಟರ ಹೊರಭಾಗ ಮತ್ತು ನಮಗೆ ಸಿಮ್ಮೆಟ್ರಿಕ್ ಕರನ್ ಪ್ರವೇಶ ಮತ್ತು ನಿರ್ಗಮನ.

• ಕನಿಷ್ಠ ವರ್ತಮಾನ ಕ್ಷೇತ್ರವರ್ಗವುಳ್ಳ, ಕೃತಕ, ನೇರ ಶರತ್ತು ಮಾರ್ಗಗಳು.

• ಶಂಟ್ ಹತ್ತಿರ ಬಡ ಇಲ್ಲದ ಅಗಲ ಕೊಂಡಕಾಗ್ರಗಳು.

PWM ನ_EDGEಗಳನ್ನು ವೇಗವಾಗಿದಾಗ, ಈ ಭೌತಶಾಸ್ತ್ರ ಆಯ್ಕೆಗಳು ಸಾಮಾನ್ಯ ಪ್ರತಿಬಂಧದ ಮೌಲ್ಯದಲ್ಲಿ ಸಣ್ಣ ತಿರುವುಗಳನ್ನು ಹೋಲಿಸಿದರೆ ಮಾಪನ ಸ್ಥಿರತೆಗೆ ಹೆಚ್ಚು ನೆರವಾಗುತ್ತವೆ, ಮತ್ತು ಅದನ್ನು ಮೈಲನಕ್ಷೆಯನ್ನು ಶ್ರೇಥನು ಶ್ರೇತ್ಯ ಮಾಹಿತಿಯ ಸಮಸ್ಯೆಯು ತೀರಿಸಲು ಮೊದಲ ಬಾರಿಗೆ ಮಾತನಾಡಿಸಿದಾಗ, ಇದನ್ನು ತೀವ್ರವಾಗಿ ಭಾಸವಾಗಬಹುದು.

(di/dt) ಉನ್ನತವಾಗಿರುವಾಗ, ಸೆನ್ಸ್ ಆಂಪ್ಲಿಫೈಯರ್ ಅನ್ನು ಕೆಲ್ವಿನ್ ಅಂಕಗಳ ಹತ್ತಿರ ಇರುವುದು ಪಿಕಪ್ ಅನ್ನು ಕಡಿಮೆ ಮಾಡುವಾಗ ಮತ್ತು ಸೆನ್ಸ್ ಲೂಪ್ ಪ್ರದೇಶವನ್ನು ವಿಸ್ತೃತ ಮಾಡ avoidsಷ್ಟಿರಿಸುತ್ತದೆ. ಕಡ್ಡಾಯ ಡಿಫರೆನ್ಷಿಯಲ್ ಮಾರ್ಗ ಗಾತ್ರ ಕಾರಣದೆವು ಸಹ ಸಹಾಯ ಮಾಡುತ್ತವೆ. ಫಿಲ್ಟರಿಂಗ್ ನಂತರ, Switching_EDGE‌ಗಳು ಮಾಪನ ಬೀಂದ್ರಿಕೆಗಳಿಗೆ ಒಳಡುವ ಕಾರಣ, ಆದರೆ ಏಕೆಂದರೆ ಇದು ವಾರ್ತಾಮಾಧ್ಯಮ ಇಂದ ಉಲ್ಬಣಕ್ಕಿಂತಲೂ ಹೆಚ್ಚು ಉಲ್ಬಣಗೊಳ್ಳುತ್ತದೆ ಎಂದು ಡಿಸ್ಪ್ಲೇ ಹೊಂದಿಸಲು ಬಯಸೆ ನೀಡುತ್ತದೆ.

ಮಾಪನ ಉದ್ದೇಶ ಆಯ್ಕೆ (ಮೊದಲಿಗೆಯೇ ಆಯ್ಕೆ ಮಾಡುವುದು, ಏಕೆಂದರೆ ಇದು ರೂಪರೇಖೆ ಮತ್ತು ಅನೆಲಾಗ ಗಳಿಗೆ ಬೇರೆ ಬೇರೆ ದಿಕ್ಕುಗಳಲ್ಲಿ ಒತ್ತುತ್ತದೆ): ಶಕ್ತಿ ಗಾತ್ರದ ಮೇಲೆ ಶ್ರೇಣಿತ ವೇಗ, ಸಾಮಾನ್ಯ ಸ್ವರೂಪಕ್ಕೋಷ್ಟಿಕೆಯು ಕಡಿತ್ಮೋಸაკუთრಾಹಿತವಾಗಿ ಉತ್ತಮವಾಗಿರುತ್ತದೆ; peaks/transients current for protection, keep bandwidth higher while emphasizing low inductance and careful layout to reduce false trips.

ದಿನನಿತ್ಯದ ಇಂಜಿನಿಯರಿಂಗ್ ಅವಕಾಶಗಳರ್ಥದಲ್ಲಿ, ತಂಡವು ವಿದ್ಯುತ್ ವೇಗದ current ಮಾಹಿತಿಯು ಅಥವಾ ಶಕ್ತಿಯು ದಕ್ಷ ಮಾಹಿತಿಯ ವಿರುದ್ಧವೇ ಒಪ್ಪಿಸುತ್ತಿದೆಯೋ ಎಂಬುದರ ಕುರಿತಂತೆ ಒಪ್ಪಿಗೆಯಾದಾಗ ವಿನ್ಯಾಸ ಚೆನ್ನಾಗಿ ಕೆಲಸ ಮಾಡುತ್ತದೆ. ಆ ಎರಡು ಗುರಿಗಳಾದರೂ ಮಾನ್ಯವಾಗಿದೆ, ಆದರೆ ಇವು ಎರಡೂ ಶಂಟ್ ರೂಪಪ್ರಕಾರ, ಆಂಪ್ಲಿಫೈಯರ್ ಅಂತರಾಲ ಮತ್ತು ಫಿಲ್ಟರ್ ಶ್ರೇಣಿಯನ್ನು ಅಂಡರ್ ಟೇಕ್ಬಾಗುತ್ತದೆ.

ಮೆಕ್ಯಾನಿಕಲ್ ಮತ್ತು ಸುರಕ್ಷತೆ ಅಂಶಗಳು

ಮೆಕ್ಯಾನಿಕಲ್ ಕಾರ್ಯಗತಗೊಳಣೆ ಉತ್ಪನ್ನವು ಹುಲುಕನ್ನು, ಕಂಪನವನ್ನು, ಕೈಯೋಜನೆಯನ್ನು ಮತ್ತು ಸಮಯವನ್ನು ಹೊಂದಿದಾಗ, ಸಿದ್ಧಾಂತದ ಕಾರ್ಯಕ್ಷಮತೆಗೆ ಕೇಳಿದಾಗ ಇದು ತೋರಿಸುತ್ತದೆ. ವಿದ್ಯುತ್ ಶುದ್ಧತೆಯನ್ನು ಸ್ಕೆಮಾಟಿಕ್‌ಗಳಲ್ಲಿ ಮತ್ತು ಸ್ಪ್ರೆಡ್‌ಶೀಟ್ನಲ್ಲಿ ಸುಧಾರಿತಮಾಡಿಸಬಹುದು, ಆದರೆ ವಾಸ್ತವಿಕ ಪ್ರಪಂಚದಲ್ಲಿ ಸ್ಥಿರತೆ ಮತ್ತು ಸುರಕ್ಷಿತ ವರ್ತನೆಗೆ ಮೆಕ್ಯಾನಿಕಲ್ ಮತ್ತು ತಾಪಮಾನ ವಾಸ್ತವಿಕತೆಗಳಿಗೆ ನಿರ್ಧಾರವಾಗುತ್ತದೆ, ಇದು ಯಾವುದೇ ಪ್ರೋಟೋಟೈಪ್ ಬ್ಯಾಂಕ್‌ನಲ್ಲಿ “ವ್ಯವಹಾರ ಬದಲಾಯಿಸಲು” ಆರಂಭವಾದಾಗ ಅನುಮಾನದಿಂದ ಕಡಿಮೆಗೊಳ್ಳುತ್ತದೆ.

ತಾಪಮಾನ ಹ್ಯಾಂಡ್ಲಿಂಗ್ ಮತ್ತು ಹೆಟ್-ಡ್ರಿವನ್ ಮಾಪನ ದೋಷ

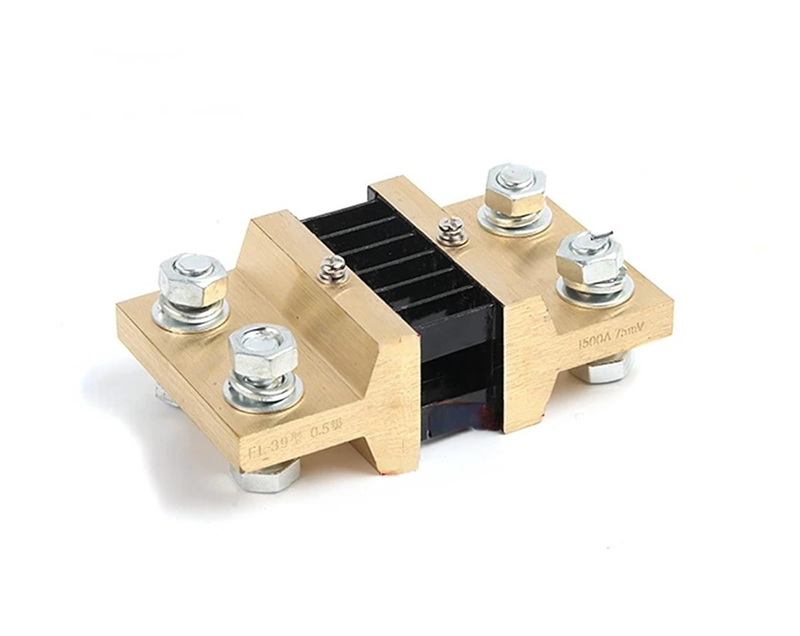

ಉನ್ನತ current shunts ಚಿಕ್ಕ ವೋಲ್ಟೇಜ್ ಬರುವುದು ಮತ್ತು ತಾಪಮಾನ ಸಂಸ್ಥೆಯನ್ನು ವ್ಯಾಪಿಸಲು ಮುಖ್ಯ ಮಾರ್ಗವನ್ನು ಅಗತ್ಯವಿದೆ. ಅಸಂಗಡಿತ ತಾಪಮಾನ ಮಾರ್ಗವು ಮಾಪನ ಐಶಾರಾಮ ಪರಿಸರವನ್ನು ಉಂಟುಮಾಡಬಹುದು ಮತ್ತು ಶ್ರೇಖೆಗೆ ಸಾಧ್ಯತೆಗಳು ಹೆಚ್ಚು ದೊಡ್ಡಬೇಲೆ ನೀತಿಗಳನ್ನು ಪಡೆದಾಗ ಹೆಚ್ಚು ವ್ಯಕ್ತಿಮಾಡುತ್ತದೆ.

ಶಂಟ್ ವಿದ್ಯುತ್ ಶುದ್ಧವಾಗಿಯೇ ಎದುರಾಗಬಹುದು ಮತ್ತು ಈದು ಮಾರ್ಪಟ್ಟರೆ, ಅದು ಬೆದ್ದಾದ ಅಥವಾ ತೂಕದ ಕೊಬ್ಬರದಲ್ಲಿ ಅಂಕಿತವಾಗುತ್ತದೆ. ವ್ಯಾಖ್ಯಾನದಲ್ಲಿ, ಸುತ್ತಲು ಕೊಬ್ಬರ ಶಂಟ್‌ನ ತಾಪಮಾನವಾದೀತಾದ ಶುಟಿಗೆ ಭಾಗವಾಗುತ್ತದೆ ಮತ್ತು ಶ್ರೇಣಿಯ ವಿತರಣೆಗೆ ಭಾಗವಾಗುತ್ತದೆ.

ಅಪ್ರತ್ಯಾಶಿತ ತಾಪಮಾನಕ್ಕೆ ಸಾಮಾನ್ಯ ಕಾರಣಗಳು ಸಾಮಾನ್ಯವಾಗಿ ಸಾಮಾನ್ಯವಾಗಿರುತ್ತವೆ, ಇದುವರೆಗೆ ಅವು ಪರಿಶೀಲನೆಗಳಿಂದ ತಪ್ಪಿಸುವುದರಿಂದ: ಒಂದೇ ಮೇಲ್ಮಟ್ಟದ ವಿಭಾಗ, ವಿಯ ಅಂಗಸಾಧನೆಯ ಬೀದಿ, ಅಥವಾ ಕರೆಂಟ್ ಉದ್ದಕ್ಕೂ ಏಕೀಕರಣವಾಗುವ ಅದನ್ನು ಸೂಚಿಸುತ್ತದೆ.

ಶ್ರೇಣಿತ_LAYOUT ತಂತ್ರಗಳು:

• ಉನ್ನತ current ತುಣುಕುಗಳಲ್ಲಿ ಅಗಲ, ದಪ್ಪ ಕಬ್ಬಿಣೋಡ್‌ಗಳು

• ಕನಿಷ್ಠ ಸುಮಾರಿ ಕಡಿತವಾಗಿರುವ ನೇರ current ಮಾರ್ಗಗಳು

• ಕರೆಯಲು ಮಲ್ಟಿಪ್ಲ್ ವಿಯಾಸನ್ ಊಡಲು ದ್ರವ ವಿತರಿಸಲು ಕೊರತೆ ಮತ್ತು ಶ್ರೇಣಿಯ ತಾಪಮಾನ

• ಶಂಟ್‌ನಲ್ಲಿ ಹೆಚ್ಚಿನ current copper‌ನಲ್ಲಿ ಪರಾಸಿತ ಪ್ರತಿಬಂಧವಿಲ್ಲ ಪ್ರದೇಶಗಳನ್ನು ತಪ್ಪಿಸಲು ಸೆನ್ಸ್ ಪಿಕಪ್ ಪಾಯಿಂಟ್‌ಗಳು

ಬೋರ್ಡ್ಗಳು ಲ್ಯಾಬ್‌ನಿಂದ ಮರಳಿ ಬಂದಾಗ, ಅಸ್ಪಷ್ಟ ತಾರತಮ್ಯವನ್ನು ಹೊರತುಪಡಿಸಿಬೇಕಾಗಿದಾಗ, ವ್ಯಾಪಕವಾಗಿ ಒಪ್ಪಿಂದಾಗಾಗು, ಇದು ಒಂದೇ ಒಪ್ಪಂಬವನ್ನು ಖಂಡಿತವಾಗಿ ತಿಳಿಸುವುದರಲ್ಲಿ ಪ್ರಸಂಗೀಕಾರಿ ಶ್ರೇಣಿಯೋದಲ್ಲಿ ಶಿಂಗ್ ಹುಲ್ಲು ಬೆೆಳ್ಳಿವಾಗ ಕ್ರಿಯೀಗಿ ಕಾಲೇಜಿನಲ್ಲಿ ಸೂಕ್ಷ್ಮವಾಗುತ್ತದೆ.

ಹಾರಂನ ಪಥವು ಕಿವಿಗಳಿಗೆ ಇರುವ ಬದಲಾವಣೆಯನ್ನು ಬದಲಾಯಿಸುತ್ತದೆ, ಶಂಟ್ ತಾಪಮಾನ ಬೌಂಧೆ ಅನ್ನುಗಳ್ಮುಕ್ಮು ರಾಜಕೀಯ ವೆಶಭಾಗದ ಮೂಲಕ ಬದಲಾಯಿಸು, ಶ್ರೇಣಿಯ ಉಲ್ಬಣದ ಅರ್ಥಾತ್ಮ ಹಾಕಲು ಮತ್ತಷ್ಟು. ಬೆಳಕೆ ಮೇಲೆ, ಎನ್ನಿಸುವ ಮುಖ್ಯಮಂತ್ರಿ ಸರಬರಾಜು ವ್ಯವಸ್ಥೆ ಈಗ ತುರ್ತು ಸಹಾಯ ಮೀರಿ ಇಳಿಮುಖಿಸುತ್ತದೆ, ಇಲ್ಲಿ ಏನು ರೀತಿಯ ಉತ್ತರ ಹಾಕುತ್ತದೆ.

ಒಂದು ಬ pequeño heatsink, ನಿಯಂತ್ರಿತ ಹರಿವಿನ ಮಾರ್ಗ, ಅಥವಾ意 deliberateೕ ಶಾಖ ಸಂಪರ್ಕ ತಂತ್ರವು ತಾಪಮಾನ ಪ್ರೊಫೈಲ್ ಪುನರಾವೃತ್ತವಾಗುವಂತೆ ಮಾಡಬಹುದು. ಪುನರಾವೃತ್ತತೆ ಕನಿಷ್ಠ ತಾಪಮಾನವನ್ನು ಹೋಟೆಯಾಗುವ ಸಾಮಾನ್ಯವಾಗಿ ಬೆಲೆಬಾಳುವದು, ಏಕೆಂದರೆ ಕ್ಯಾಲಿಬ್ರೇಶನ್ ಮತ್ತು ನಿಯಂತ್ರಣ ವರ್ತನೆ ಸತತತೆಯಿಂದ ಪ್ರಯೋಜನ ಪಡೆಯುತ್ತದೆ.

ಗರಿಷ್ಠ ತಾಪಮಾನವು ಸರಾಸರಿ ತಾಪಮಾನಕ್ಕೆ ಹೋಲಿಸಿದಂತೆ ಹೆಚ್ಚು ಮುಖ್ಯವಾದ ಪರಿಸ್ಥಿತಿಗಳು:

• PWM ಲೋಡ್ ಡೈನಾಮಿಕ್ಸ್ ಇರುವ ಮೋಟರ್ ಡ್ರೈವೆಸ್

• ಸೋಲಿನಾಯ್ಡ್ ಅಥವಾ ಕ್ರಿಯಾತ್ಮಕ ಪುಲ್ಸಿಂಗ್

• ಇನ್ರಶ್ ಐಷ್ಟು ಮತ್ತು ವೇಗದ ವಾಗಿ ಚಿಕಿತ್ಸೆ ಸಂವಹನಗಳು

• ಡ್ಯೂಟಿ-ಸೈಕ್ಲ್ಡ್ ಕೈಗಾರಿಕಾ ಲೋಡ್‌ಗಳು

ಸ್ಥಿರ-ಮಟ್ಟದ ಶಾಖ ಸಂಖ್ಯೆಗಳ ಸುತ್ತ ಮಾತ್ರ ವಿನ್ಯಾಸವಿಲ್ಲದಿದ್ದರೆ, ಡ್ಯೂಟಿ-ಚಕ್ರ ಟ್ರಾನ್ಸಿಷನ್‌ ಪ್ರಗತಿಯ ವೇಳೆ ಮಧ್ಯಮ ಪ್ರಮಾಣವು ಇರಬಹುದು, ಇದನ್ನು ನಿಯಂತ್ರಣ ಲೂಪ್ಸ್ ಅತಿ ಸಂವೇದನಶೀಲವಾಗಿರುವಾಗ ಕುಡಿಯಬಹುದು ಮತ್ತು "ಸಾಧಾರಣವಾಗಿ ಸರಿಯಾದ" ಸಂವೇದನವು ಕಾರ್ಯಕ್ಷಮವಾಗಿ ಅಸೌಖ್ಯವಾಗುತ್ತದೆ.

ಭಿನ್ನ ಧಾತುಗಳು ನಡುವಿನ ತಾಪಮಾನ ತೀವ್ರತೆಗಳು ಮೈಕ್ರೋವೋಲ್ಟ್-ಮಟ್ಟದ ವಿತರಣೆಯನ್ನು ನಿರ್ಮಿಸಬಹುದು, ಮತ್ತು ಆ ವಿತರಣೆಗಳು ವ್ಯಾಸಂಗಾವಿಲ್ಲದಾಗ ಅಲ್ಲೂ ಚಿಹ್ನೆ ಚಲಿತ ಸಮಯದಲ್ಲಿ ಮಾತ್ರ ಬಿಸಿ ಸಿಗುತ್ತವೆ. ಯೋಜನೆಯ ಸಮ್ಮಿತಿಯು ಇಲ್ಲಿ ಆಕರ್ಷಕವಲ್ಲ; ಇದು ಶಾಖ EMF ಅಸಮಾನತೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುವ ಮಾಪನ ವಿಧಾನವಾಗಿದೆ.

ವ್ಯವಹಾರಿಕ ಸಮ್ಮಿತಿಯ ಅಭ್ಯಾಸಗಳು:

• ಮೆಟ್ಟಲಿನ ಎಣಿಸಿಕೆ ತರಂಗಗಳನ್ನು ಹೋಲಿಸುತ್ತವೆ ಪೈರ್‌ಗಳಂತೆ ಸಮಾನ ದೀರ್ಘ ಮತ್ತು ಜ್ಯೋಮೆಟ್ರು

• ಎರಡೂ ಮೆಟ್ಟಲಿನ ಮಾರ್ಗಗಳಲ್ಲಿ ಕಪ್ಪರ್ ಪೆಟ್ಟು ಮತ್ತು ತಾಪಮಾನ ಸ್ಮರಣೀಯವಾಗಿರಲಿ

• ಏಕಾಂಗಿಯಾಗಿ ತಾಪಮಾನ ಉತ್ಥಾನಗಳ ಬಳಿ ಒಂದೇ ಸೆನ್ಸ್ ಮುಚ್ಚಿಡಿ, ಇತರ ಮುಚ್ಚಿದ ಭಾಗವನ್ನು ತಂಪಾದ ಪ್ರದೇಶದಲ್ಲಿ ಇರಿಸಿಕೊಳ್ಳಿ

ಒಂದು ಸೆನ್ಸ್ನ ಪೈರ್‌ನ ಒಬ್ಬಾರ ಭಾಗವನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಅಸಮಾನಗೊಳಿಸುವ ಶಾಖ ಮೂಲಗಳು:

• MOSFETಗಳು

• ಇಂಡಕ್ಟರ್‌ಗಳು

• ರೆಕ್ಟಿಫೈಯರ್‌ಗಳು ಮತ್ತು ಡಿಐಯೋಡ್‌ಗಳು

• ಹೆಚ್ಚು ಗ್ರಹಿಸುವ ನಿಯಂತ್ರಕಗಳು

ಡೀಬಗ್ಗಿಂಗ್ ವೇಳೆ ಪುನರಾವೃತ್ತವಾಗಿ ತೋರಿಸುತ್ತಿರುವ ಮಾದರಿಯು, ಯಾವುದೇ ವ್ಯಕ್ತಿಗೆ ವಿವರಿಸಲು ಸಾಧ್ಯವಾಗದ ಮಾರ್ಗದ ದೋಚೆ, ಫಲಿತಾಂಶಿಸಿದ ದೋಚೆಗಳು ಬೋರ್ಡ್ ತಾಪಮಾನ ವಹಿಸಲು ಹೊಂದಿಸದಾಗ ಮಾಡುತ್ತದೆ.

ಸೆನು, ಸ್ಥಿರತ್ವ, ಮತ್ತು ಹಣದ ಒತ್ತಳನೆ

ಆರಂಭಿಕ ಟೋಲೆರನ್ಸ್ ಆರಂಭದ ಬಿಂದು ಮೇಲೆ ಪರಿಣಾಮ ಬೀರುತ್ತದೆ, ಆದರೆ ದೀರ್ಘಾವಧಿಯ ಖಚಿತತೆ ಹೆಚ್ಚಿನವಾಗಿ ಎಂದೂ ಉದ್ದಿಮೆ ಶಕ್ತಿ, ಶ್ರೇಣೀಕರಣದ ಹಾಗೂ ಯಾಂತ್ರಿಕ ನಿರ್ಬಂದದೊಂದಿಗೆ ತಾಪಮಾನಗಳ ಬದಲಾವಣೆ ಮೇಲೆ ಹೇಗೆ ರೂಪುಗೊಳ್ಳುತ್ತದೆ ಎಂಬುದರಿಂದ ರೂಪುಗೊಳ್ಳುತ್ತದೆ, ಇದು ತಿಂಗಳುಗಳು ಅಥವಾ ವರ್ಷಗಳ ಕಾಲ ತಾಪಮಾನ ಯೋಜನೆಯನ್ನು ಸೂಕ್ಷ್ಮವಾಗಿ ಬದಲಾಯಿಸುತ್ತದೆ. ಶಂಟ್ನೋ ಅಧಿಕರಣ ವ್ಯತ್ಯಾಸವನ್ನು ಅಲ್ವೇಗಾಗುತ್ತದೆ; ಸುತ್ತಲೂ ಇರುವ ತಾಣ ಮತ್ತು ಪ್ರಕ್ರಿಯೆಯ ವಿವರಗಳು ಹೆಚ್ಚು ಫಲಿತಾಂಶವನ್ನು ದ್ರವಿಸಲಾಗುತ್ತದೆ.

ತೀಕ್ಷ್ಣ ಟೋಲುರೆನ್ಸ್ ಶಂಟ್ ಪ್ರಾರಂಭಿಕ ಗೆನ್ ಅಕೋಪವನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ, ಆದರೆ ವ್ಯವಸ್ಥೆಯ ಗೆನ್ ಇನ್ನೂ ಸಂಪೂರ್ಣ ಸಂಕೇತ ಶ್ರೇಣಿಯನ್ನು ಪ್ರತಿಬಿಂಬಿಸುತ್ತದೆ. ಉತ್ಪಾದನೆಯ ವ್ಯತ್ಯಾಸವನ್ನು ದೊಡ್ಡ ಶಂಟ್ ಮೌಲ್ಯವು ಕಡಿಮೆ ಮಾಡುವುದನಾದರೂ ಹೆಚ್ಚು, ಸ್ಥಿತಿಹೀನ, ಸಣ್ಣ ಸಂಸದೀಯ ವ್ಯತ್ಯಾಸಗಳಿಂದ ಗುರಿಯಾಗುತ್ತದೆ.

ಗೆನ್ ದೋಷಕ್ಕೆ ವ್ಯವಸ್ಥೆ-ಮಟ್ಟದ ಸಹಾಯಕಾರಿಗಳು:

• ampifizar ಇನ್‌ಪುಟ್ ದೋಚೆ ಮತ್ತು ಬಿಯಾಸ್ ಶಕ್ತಿ

• ADC ಉಲ್ಲೇಖ ದೋಚೆ ಮತ್ತು ತಾಪಮಾನ ವರ್ತನೆ

• ಸೆನ್ಸ್ ಪಥ ಮಾರ್ಗದ ಹಾಗೂ ಸಂಪರ್ಕದಲ್ಲಿ ಸೇರ್ಪಡೆಗೊಂಡ ಪ್ರತಿರೋಧ

• ಸಂಪರ್ಕಕಾರರಲ್ಲಿ ಅಥವಾ ಬಸ್ ಇಂಟರ್ಫೇಸ್‌ಗಳಲ್ಲಿ ಸಂಪರ್ಕ ಪ್ರತಿರೋಧ

• ಕಪ್ಪರ್ ತಕ್ಷಣ ವ್ಯವಸ್ಥೆಯ ಬದಲಾವಣೆ ಮತ್ತು ವಾಹಕ ವ್ಯತ್ಯಾಸ

• ಸೋಲ್ಡರ್ ಪ್ರಮಾಣ ಮತ್ತು ಟರ್ಮಿನೇಶನ್‌ಗಳಾದ ಶ್ರೇಣಿಯ ಜ್ಯೋಮೆಟ್ರಿ

ಪದಟ್ರಹವು ವಿನ್ಯಾಸ ಮತ್ತು ಸೆನ್ಸ್ ಪುನರಾವೃತ್ತ ಸ್ಥಳವನ್ನು ಸೋಲ್ಡರ್ ಫ್ಲೆಟ್‌ಗಳಿಗೆ ಮತ್ತು ಸಂಪರ್ಕ ಜ್ಯೋಮೆಟ್ರಿಗೆ ಸಂಬಂಧಿಸಿದಂತೆ ತೀವ್ರಗೊಳಿಸಬಹುದು. ಈ ಹುದ್ದೆ ಸಾಮಾನ್ಯವಾಗಿ ಬಹಳ ಹೆಚ್ಚು ನಿರೀಕ್ಷಿತ ಕ್ಯೂಟು ಸಾಲ್ಪೋ ವಹಿಸಲು ಕೇಳುವಂತೆ ಇತ್ತೀಚಿನ ಶಂಟ್ನ ಹರ್ಷವನ್ನು ನಿಜವಾಗಿಸುತ್ತದೆ ಎಂದು ನಿರೀಕ್ಷಿತುದಿಲ್ಲ.

ಕಡಿಮೆ TCR ತಾಪಮಾನದಲ್ಲಿ ಪ್ರತಿರೋಧ ಚಲನೆವನ್ನು ನಿರ್ಬಂಧಿಸುತ್ತದೆ, ಮತ್ತು ಕಡಿಮೆ ಶಕ್ತಿ ಸ್ಥಾನಕವು ಪರಿಣಾಮಕ್ಕೆ ಶ್ರೇಣಿತ ಶಕ್ತಿಯ ಚಲನೆಗಳನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ. ಅವರ ತೊಂದರೆ ಬಹುತಾಯಾಗಿ ವಿಪರೀತ ತಾಪಮಾನದಲ್ಲಿ ಲೋಡ್ ಶ್ರೇಣಿತವಾಗಿಲ್ಲ, ಆದರೆ ಶ್ರೇಣಿತವಾದ ಅಲ್ಟೆರ್ ಮುಖ್ಯವಾದ ಎಕ್ಸ್‌ಪ್ರಾನ್ ಅನ್ನು ನಿಯಂತ್ರಣ ಅಲ್ಗೊರಿದಮ್‌ಗಳ ಮೂಲಕ ನಿರೀಕ್ಷಿಸಲು ಸಾಧ್ಯವಾಗುತ್ತಿಲ್ಲ.

ಲೋಡ್-ಆಧಾರಿತ ಡ್ರಿಫ್ಟ್ ಅನ್ನು ಕುರಿತು ಹಗೆ ಬೀರುವ ಪರಿಸ್ಥಿತಿಗಳು:

• ವಿಶಾಲ ಡೈನಾಮಿಕ್ ಶ್ರೇಣಿಯ ಕಾರ್ಯಾಚರಣೆ

• ಪುನರಾವೃತ್ತ ಪುಲ್ಸ್ಡ್ ಲೋಡ್‌ಗಳು

• ಕ್ಲೋಸ್ಡ್-ಲೂಪ್ ನಿಯಂತ್ರಣವು ರೇಖೀಯ ಶ್ರೇಣೆಯ ಪ್ರತಿರೋಧ ವಿತರಣೆಯನ್ನು assumptions ಸಂಬಂಧಿಸುತ್ತದೆ

ಉತ್ಕೃಷ್ಟ ತಂತ್ರವಿದು ಶಂಟ್ ಅನ್ನು ಶೇಖರಣೀಯವಾಗಿ ಕೈಗೆತ್ತಿಕೊಳ್ಳುವಂತೆ ಮಾಡುವುದು ಮತ್ತು ಪ್ರತಿಯೊಬ್ಬುದರಿಂದ ಸೆಂಟ್ರೆಟ್ ಪ್ರಂತರವನ್ನು ಕಡಿಮೆ ಮಾಡಲು ಕಪ್ಪರ್ ವಾಹನೀಕರಣ ಮತ್ತು ನಿರೀಕ್ಷಿತ ವರ್ಗಾಯಿಸುವ ವಿಧಾನಗಳನ್ನು ಬಳಸುವುದು, ವೆದ್ದಣೆಯ ಯಾವುದೇ ಇತರ ಮಾಹಿತಿಯು ಬೋರ್ಡ್-ಮಟ್ಟದ ತಾಪಮಾನ ತೀವ್ರತೆಯನ್ನು ತೀವ್ರವಾಗಿಯೂ ಅನುಮೋದನೆಯ ಸಾಧನೆಯಂತೆ ಅನುಗೊಳಿಸುವುದಿಲ್ಲ.

ಶಂಟ್ನ ಬಿದ್ದುಕೊಳ್ಳು ಸಣ್ಣದಾದರೂ, ಅಂಶ ಮತ್ತು ಅದರ ತೀರ್ಮಾನಗಳು ಉನ್ನತ ಸಾಮಾನ್ಯ-ಮೋಡ್ ಸಮಾನೆಗೆ ಸೇರುತ್ತದೆ. ಇದು ಕಾರ್ಯನಿರ್ವಹಣೆ ಶ್ರೇಣಿಯ ಮಿತಿಗಳನ್ನು, ಪ್ರತಿ ಕ್ರಮ ವ್ಯವಸ್ಥೆ ವರ್ತನೆಯ ಮತ್ತು ಬೋರ್ಡ್-ಮಟ್ಟದ ಕ್ರೀಪೇಜ್/ಕ್ಲೀಯರ್ನ್ಸ್ ಅನ್ನು ಗುರುತಿಸಲು ಸಾಧ್ಯವಾಗುವುದಿಲ್ಲ, ಆದರೆ ಮಿಲಿವೋಲ್ಟ್ ಮಾಪನದಿಂದ ಹಿಂದಾಗಿದೆ.

ಡಿಜೈನ್ ಪರಿಶೀಲನೆಗಳನ್ನು ಕಾರ್ಯನಿರ್ವಹಿಸುವುದು:

• ಅಂಶ ಮತ್ತು ಪ್ಯಾಕೇಜ್ ಉರುತ್ತುವ ಶ್ರೇಣಿಯ ಮೇಲ್ದೋಚೆ

• ಅನ್ವಯವಾಗುವ ಮಾನದಂಡ ಮತ್ತು ಮಿತಿ ಮಟ್ಟದ ಶ್ರೇಣಿಯಲ್ಲಿನ ಕ್ರೀಪೇಜ್ ಮತ್ತು ಕ್ಲೀಯರ್ನ್ಸ್

• ಬೋರ್ಡ್ ಕ್ಲೀನಸ್ ಮತ್ತು ಪರಿಣಾಮಕಾರಿಯಾದ ಕ್ರೀಪೇಜ್ ಅನ್ನು ಕಡಿಮೆ ಮಾಡುವ ಬಹುಕೋಣಾಂಶಗಳು

• ಕಾಲನೋಂದಿಗಳಿಗೆ ಮತ್ತು ಸಂವಹನ ಪರಿಸರಕ್ಕೆ ಸಂಬಂಧಿಸಿದ ಜಾಗವನ್ನು ಮತ್ತು ಕೊಂಡಾದ ಸ್ಥಳವನ್ನು

ತಾತ್ಕಾಲಿಕ ಗೌರವಾಂಶಗಳು ತಂಡಗಳನ್ನು ನಂತರದಿ ಆಶ್ಚರ್ಯವಾಗಿ ತೆಗೆದುಕೊಂಡುವಂತೆ ಮಾಡಲು ಯೋಜನೆಗಳು:

• ಹರಿವಿನ ಮಾರ್ಗಗಳಲ್ಲಿ ಧೂಳ ಸಾಮಾನ್ಯವಾಗಿ ಒತ್ತುವಿಕೆ

• ಸංග್ರಹಿಸುವಾಗ ಅಥವಾ ಸಾಗಿಸುತ್ತಿರುವಾಗ ಸ್ವಲ್ಪನಾದ ಷರತ್ತು ಕಾಯುತ್ತದೆ

• ಫ್ಲಕ್ಸ್ ಡಬ್ಲೆಡ್‌ಗಳು ಮತ್ತು ಒಂಟಿತ ಸೋಲ್ಡರ್‌ಗಳ ಹಾಸ್ತುಗಳು

ಕ್ಷೀಣಿಕೆ ದೋಷಗಳು ಕ್ಷೇತ್ರದಲ್ಲಿ ಯಾದೃಚ್ಛಿಕವಾಗಿ ಕಾಣಿಸಿದಾಗ, ಮೂಲ ಕಾರಣ ಎಲ್ಲತ್ತಿಗೆ, ಉಳಿವಿಗೆ ಮತ್ತು ಪರಿಸರಿಗೆ ಬರುವ ನಿರೀಕ್ಷಿತ ಸಂಯೋಜನೆಯಾಗಿರುತ್ತದೆ, ಇದು ತಂತ್ರಾಂಶ ಆಯ್ಕೆಯನ್ನು ಉತ್ಪಾದನಾ ಪ್ರಕ್ರಿಯೆಯ ವಿವರಗಳೊಂದಿಗೆ ಸಹಾನುಭೂತಿಪೂರ್ವಕವಾಗಿ ಸಂಯೋಜಿಸಿದಾಗ ಮಾತ್ರ ಸ್ಪಷ್ಟವಾಗುತ್ತದೆ.

ವಾಸ್ತವ ಯಾಂತ್ರಿಕ ಒತ್ತಡದಲ್ಲಿ ವ್ಯವಹಾರಿಕತೆಯು

ಶಂಟುಗಳು ನಿರಂತರವಾಗಿ ತಾಪಮಾನ, ಕಂಪನ ಮತ್ತು ಪುನರಾವೃತ್ತ ಶಕ್ತಿ ಚಕ್ರಕಾಲ್ ಒಟ್ಟಿಗೆ ಇರುವ ಸ್ಥಳಗಳಲ್ಲಿ ಬಳಸಲಾಗುತ್ತವೆ. ಉತ್ಪನ್ನವನ್ನು ನಿಲಿರುವಂತೆ ಮಾರಾಟ ಮಾಡಲಾದರೂ, ಸಾಗಣೆ, ಸ್ಥಾಪನೆ ಮತ್ತು ನಿರ್ವಹಣೆ યಾಂತ್ರಿಕ ಘಟನೆಗಳನ್ನು ಒತ್ತಿಸುತ್ತವೆ ಎಂಬುದನ್ನು ಸಮರ್ಥನೀಯವಾಗಿ ಊಹಿಸುವುದು ತಿಳಿವಳಿಕೆ.

ಶ್ರೇಷ್ಟಗೊಳಿಸುವ ತಿಥಿ ಮತ್ತು ರಕ್ಷಣಾತ್ಮಕ ಲೇಪನವು ನಿರೀಕ್ಷಿತ ವಾತಾವರಣಕ್ಕೆ ಹೊಂದಿಕೆಯಾಗಬೇಕು. ಕಥಾನಕ ಸುಟ್ಟಾಗದ್ದರಿಂದ ದುರ್ಬಲವಾಗುವುದಿಲ್ಲ; ಇದು ಕಾಲಕಾಲಾಂತರದಲ್ಲಿ ಸಮಕಾಲೀಕರಣವನ್ನು ಒಯ್ಯುವ ಮಿಲಿಯೋಹಮ್ ಮಟ್ಟದಲ್ಲಿ ಬದಲಾವಣೆಗಳನ್ನು ಶಾಂತವಾಗಿ ಪರಿಚಯಿಸಬಹುದು, ಇದುFirmware ಮಿತಿಯು ವಿಧಿಯೂ ಅದನ್ನು ತಿದ್ದಲು ನಿಷ್ಕ್ರೀಯವಾಗಿ ತೆಗೆದುಹಾಕದ ಸಲುವಾಗಿ ಹೆಚ್ಚು ಅಸಹ್ಯವಾಗಿದೆ.

ಅಭಿವೃದ್ಧಪಟ್ಟ ಕ腐್ರೋಶನ್ ಮೆಕನಿಜಮ್:

• ಕೈಗಾರಿಕಾ ಕಂದುಗಳು ಮತ್ತು ರಾಸಾಯನಿಕ ತೊಂದರೆ

• ರಸ್ತೆಯ ಉಪ್ಪು ಮತ್ತು ಕರಾವಳಿ ಉಪ್ಪು ವಾಯು

• ಹೆಚ್ಚಿನ ಸಲಾಜು ಮತ್ತು frequಬರಗಾದ ಕಂದನೇಶನ್ ಚಕ್ರಗಳು

ದೊಡ್ಡ ಶಂಟುಗಳು ದೃಢ ಬಂಡೆಗಳಂತೆ ವರ್ತಿಸಬಹುದು. ತಾಪಮಾನ ಚಕ್ರೀಯಣದ ಸಮಯದಲ್ಲಿ, ಆ ನಿರ್ಘಾತವು ಹಂತಗಳು ಮತ್ತು ತಂತಿಗಳ ನಡುವೆ ಸಾಮಾನುಗಳನ್ನು ಒತ್ತಿಸುತ್ತದೆ, ವಿಶೇಷವಾಗಿ ಬೋರ್ಡ್ ತುದಿಗಳನ್ನು, ಹೊನ್ನು ಬಿಂದುಗಳು ಅಥವಾ ಬಂಡವಾಳದಲ್ಲಿರುತ್ತದೆ. ಕ್ರಿಯಾತ್ಮಕವಾದವು ಸಾಮಾನ್ಯವಾಗಿ ಸಾಮಾನು ಮತ್ತು ಕಂಪನವು ಭೇಟಿಯಾಗಿ ತಲುಪಿಸುತ್ತದೆ, ಆದರೆ ಪ್ರಸ್ತುತ ದ ಮನೆಯಲ್ಲಿ ಹೆಚ್ಚು ಕಡೆಗಣಿಸುವುದಿಲ್ಲ.

ಯಾಂತ್ರಿಕ ನಂಬಿಕೆ ಕ್ರಮಗಳು:

• ಯಾಂತ್ರಿಕ ಬೆಂಬಲವನ್ನು ಬ್ಯಾಂಕ್ ಮಾಡಲು ಸಮಗ್ರ ಸಮಯದಲ್ಲಿ ಸೇರಿಸಿ

• ತೇವಾ ತೋರು ಮತ್ತು ತೃಟ್ರ ಬಳಿಸಿದ ಮೂಲವನ್ನು ಹತ್ತಿರದಿಂದ ಅನುಸರಿಸಿ

• ಸ್ಥಾಪನೆ ಅಥವಾ ಬಲಿತ್ವದಲ್ಲಿ ತಿರುವು ಮಾಡಿರುವ PCB ಪ್ರದೇಶಗಳನ್ನು ತಪ್ಪಿಸಿ

• ವಿನ್ಯಾಸ ಮುಕ್ತಿಕೆಯ ಸಮಯದಲ್ಲಿ ಪ್ರಖ್ಯಾತ ಫ್ಲೆಕ್ಸ್ ಚೊಚ್ಚಲುಗಳನ್ನು ಬಳಸಲು ಅದನ್ನು ದೂರವೇ ಇಡಿರಿ

ಕ್ಷೇತ್ರದಲ್ಲಿ ಹೊಡೆದು ಹೊಡೆದು ನಿಜವಾದ ವಾಸ್ತವವನ್ನು ಸಂಪೂರ್ಣವಾಗಿ ಪುನರಾವೃತ್ತಿಸುವಾಗ: ಒತ್ತಡ ಒಟ್ಟಿಗೆ ಸೇರುತ್ತವೆ, ಮತ್ತು ಒತ್ತಡಕ್ಕೆ ತೀವ್ರ ಪರಿವರ್ತನೆ ಇದ್ದಾಗ.

ಕಠಿಣ ಪರಿಸರಗಳಿಗೆ, ಗುಣಮಟ್ಟ ಆರಿಕೆ ನಡೆಸುವ ಪ್ರಕ್ರಿಯೆಗಳನ್ನು ಪ್ರತಿಬೀರಿಸುವ ಚಲನೆ ಮತ್ತು ಕಂಪನ ಕಾರ್ಯಕ್ಷಮತಾ ಡೇಟವೊಂದರಿಂದ ಘಟಕ ಆಯ್ಕೆಗೆ ಪ್ರಯೋಜನವಿದೆ. ಅಸಾಧಾರಣವಾಗಿರುವ ತೀವ್ರತಾ ಅಥವಾ ಒತ್ತಡದ ಸಮಸ್ಯೆಗಳನ್ನು ಸಹ ಉಂಟುಮಾಡಬಹುದು, ಆದರೆ ಅವನ್ನು ದೃಷ್ಟಿಯಿಂದ ವೇದಿಕೆ ಆಯ್ಕೆ ಮಾಡದೆ ಹಿಂತೆಗೆದುಕೊಳ್ಳುತ್ತವೆ.

ಸಾಮಾನ್ಯವಾಗಿ ಒಟ್ಟಾಗಿ ಮೌಲ್ಯಮಾಪನ ಮಾಡುವುದು:

• ದೃಷ್ಟೀಕೋಣಿಸಲಾದ ತಾಪಮಾನಚಲನೆಯ ಮತ್ತು ಕಂಪನ ಮಾಹಿತಿಯೊಂದಿಗೆ ಘಟಕಗಳು

• ತಾಪತಾಪದ ಸಂಪೂರ್ಣ ಅಡ್ಜಸ್ ಅಥವಾ ಬದಲಿ ಅಥವಾ ತಾಪನವನ್ನು ತಡೆಹಿಡಿಯಲು ಖಚಿತಗೊಳಿಸುವಾಗ

• ಹೊಸ ಒತ್ತಡವನ್ನು ಸೃಷ್ಠಿಸಲು ತಪ್ಪಿಸಲು ಯಾಂತ್ರಿಕ ನಿರ್ಬಂಧಗಳು

ತಪ್ಪು ವಿಶ್ವಾಸವನ್ನು ಕಡಿಮೆ ಮಾಡುವ ಪರೀಕ್ಷಾ ಯೋಜನೆ ವಿವರಗಳು:

• ಶಕ್ತಿಶಾಲಿ ಲೋಡ್‌ ಅನ್ನು ಬಳಸಿದ ತಾಪಮಾನ ಚಲನೆ, ಮಾತ್ರತೆ ಹೆಜ್ಜೆ ಹಾಕದ ಚಲನೆ ಮಾತ್ರ

• ಕರ್ಬಂಚುವಿನ ಹಾದಿಯಲ್ಲಿ ತಿರುವು trans

• ಚಲನೆಯ ನಂತರ ಸಲ್ವಿನ ಕೈಗಿನ ತೀವ್ರತೆ ಮತ್ತು ಐಶ್ವರ್ಯವನ್ನು ಪರಿಶೀಲಿಸು

ನಿರ್ಗಮಿತ ತಾಪಮಾನ ಪರೀಕ್ಷೆಗಳು ಶುದ್ಧವಾಗಿರುವಂತೆ ತೋರುತ್ತವೆ, ಆದರೆ ಶಕ್ತಿಯ ಸಹಾಯ ಸಂಬಂಧಿತ ತೀವ್ರತೆ ಮತ್ತು ಲೋಡ್ ವ್ಯಾಪಾರದ ಯಾಂತ್ರಿಕ ಪರಿಣಾಮಗಳನ್ನು ತಪ್ಪಿಸುತ್ತವೆ, ಇದು ಪ್ರస్తుతವನ್ನು ನಿಜವಾಗಿಯೂ ಹರಿಯುತ್ತಿದ್ದಾಗ ಮಾತ್ರ ಬರುವುದಿಲ್ಲ.

ಭದ್ರತೆ, ಹೊಂದಾಣಿಕೆ ಮತ್ತು ವಿಫಲ- ಸುರಕ್ಷಾ ನಡವಳಿಕೆ

ಭದ್ರತೆ ಯಾವಾಗಲೂ ಯಾವುದಾದರೊಂದು ತಪ್ಪಾಗುವುದಾಗಿದ್ದಾಗ ತಂತ್ರಾಂಶದ ಸಾಮರ್ಥ್ಯದ ಮೂಲದಿಂದ ರೂಪಿತವಾಗಿದೆ, ಲಭ್ಯವಿರುವ ಹಿರಿಯ ಮಾಹಿತಿಯ ಮಟ್ಟವನ್ನು ಮಾತ್ರ ಪರಿಗಣಿಸದೆ. ಬಿಲ್ಡ್‌ಗಳಲ್ಲಿ ಒತ್ತಡದ ತಪ್ಪುಗಳನ್ನು ಉಂಟುಮಾಡಿದಾಗ, ನೆನೆಸಿದ ಸುರಕ್ಷಿತ ಪಟ್ಟಿಯನ್ನು ಪಡೆಯಲು ಎಡವೇ ಕಾರಕವನ್ನು ಹೆಚ್ಚು ಹೆಚ್ಚಿಸಲು ಹಿಂತೇಕಿರುವ ಸಾಧ್ಯತೆಗಳಂತೆ ವಾಸ್ತವವನ್ನು ತೋರಿಸುತ್ತವೆ.

ಖಚಿತಪಡಿಸಿರುವ ಭದ್ರತಾ ಪ್ರಮಾಣಗಳನ್ನು ಹೊಂದಿರುವ ಭಾಗಗಳು ಹೊಂದಾಣಿಕೆ ಅನಿಶ್ಚಿತತೆಯನ್ನು ಕಡಿಮೆ ಮಾಡಬಹುದು ಮತ್ತು ಸಾಮಾನ್ಯವಾಗಿ ನಿರ್ಧಾರವನ್ನು ಸುಧಾರಿಸುತ್ತವೆ. ಆದರೂ, ಪ್ರಮಾಣೀकरणವು ವ್ಯವಸ್ಥಾ ಪರಿಶೀಲನೆಎನ್ನುತ್ತದೆ ಅಥವಾ ಖಚಿತಪಡಿಸುವ ಅಂತರವನ್ನು ಸ್ತಬ್ಧವಾಗಿ ಪರಿಗಣಿಸುತ್ತಿಲ್ಲ ಏಕೆಂದರೆ ಬೆಳಹು, ಸ್ಥಳ ಮತ್ತು ತಾಪನ ಪರಿಸ್ಥಿತಿಗಳು ಒಟ್ಟಾಗಿ ಹೋಗುವ ಉತ್ಪನ್ನದ ಗುಣಗಳು ಮತ್ತು ಆಯ್ಕೆಗಳು.

ಹೊಂದಾಣಿಕೆ ಮತ್ತು ಪರಿಶೀಲನೆಯುದು ವೃತ್ತಿಷ್ಟತೆಯಾಖಂಡಿತವಾದವು:

• ಬೋರ್ಡ್ ಹಾದಿಯ ಬೆಂಬಲ ಮತ್ತು ಶುದ್ಧತೆ

• ನಿಜವಾದ ತರಬರಿನಲ್ಲಿ ತಾಪಮಾನದ ಏರಿಕೆ ಮತ್ತು ಹರಿವ ಸುಧಾರಣೆಯ ಪರಿಸ್ಥಿತಿ

• ಕಲೆ ಮತ್ತು ಉಳಿವಿಗಳನ್ನು ಹೊರ ವಲಯಗಳಲ್ಲಿ ಸ್ಥಳವಿಲ್ಲದ ಸ್ಥಳ

• ಕ್ಲೀನಿಂಗ್ ಮತ್ತು ಸ್ಥಳವನ್ನು ಉಳಿಸಲು ತಯಾರಿಕಾ ನಿಯಂತ್ರಣಗಳು

ಶಂಟ್ ತೆರೆಯಬಹುದಾದ ತಲ್ಲಣದ ವಿರುದ್ಧ ಏಕಾಏಕಿ ಸಂಪರ್ಕವನ್ನು ಅಭಿವೃದ್ಧಿಪಡಿಸಬಹುದು. ನಿಯಂತ್ರಣ ವೃತ್ತದಲ್ಲಿ, ನಿವೃತ್ತ ಶಂಟ್ ಪ್ರಕಾಶಿತ ಪ್ರಸ್ತುತ ಇಲ್ಲ ಎಂದು ತಪ್ಪಾಗಿ ಓದಬಹುದು, ಇದು ಸಿಸ್ಟಮ್ ಅನ್ನು ಹೆಚ್ಚು ಚಾಲನೆ ನೀಡಲು ಸಾಧ್ಯವಾಗಿರುತ್ತದೆ.

ಶ್ರೇಣಿಯಿಂದಲೇ ಯೋಜನೆಯ ಆಹಿತಿಗಳು:

• ತೆರೆದ-ಮೂಲ ಶಂಟ್ ಅಥವಾ ಉದ್ದೇಶಿತ ಮುಚ್ಚುವುದು

• ಕ್ರಮಾಂತರದಿಂದ ತೀವ್ರತೆ ವಿವಿಧ ಸ್ಥಿತಿಯಾಗಿCurrent ಮಾನಸಿಕವಲ್ಲದಬ್ಬಿಸುವುದಾಗಿ ಗೊತ್ತಾಗುತ್ತದೆ

• ಕಂಪನ ಅಥವಾ ತಾಪಮಾನದ ವಿಸ್ತಾರದಲ್ಲಿ ಸಮಯಮಿತೀಯ ಸಂಪರ್ಕವು

• ಸೆನ್ಸ್ ಲೀಡ್ ಹಾನಿ ಅಥವಾ ADC ನ ಕುಂದುಕೊರತೆಯನ್ನು

ಪತ್ತೆ ಮತ್ತು ನಿವಾರಣೆಯ ಪತನವು ಸಾಮಾನ್ಯವಾಗಿ ಬಳಸಲಾಗುವುದು:

• ಕಮಾನ್ಡ್ ವಿರುದ್ಧ ಸ್ವೀಕೃತ ಪ್ರತಿಕ್ರಿಯೆ ಹೋಲಿಸುವ ಪ್ರಾಮಾಣಿಕತೆಯ ಮಾಪನ

• ADC ಸಮಿತಿ ನಿರೀಕ್ಷಣೆಯು ಇಲ್ಲ ಮತ್ತು ವ್ಯಾಪ್ತಿಯ ಶ್ರೇಷ್ಠತೆ

• ಅಸಮಾನ ಪತ್ರಗಳಿಗಾಗಿ ಸಮಯಮಿತಿಯ ದೋಷದ ಲಾಚಿಂಗ್

• ತೀವ್ರತೆಯ ಮೇಲೆ ಭದ್ರತೆ ಪುನಶ್ಚೇತನದ ಮೂಲಕ ಸ್ಥಿರವಾಗಿರುವಾಗ ಪರಿಭಾಷಿತ ಹರಿಯುತ್ತವೆ

ಪಡೆಯುವ ಪ್ರಕ್ರಿಯೆಗಳು ನಿಯಂತ್ರಿತ ದೋಷಗಳೂ ಉತ್ತಮವಾಗಿ ನಿರ್ವಹಿಸಲ್ಪಡುವುದನ್ನು ಮತ್ತು ಆಡಲು ಹೆಚ್ಚು ಸುಲಭವಾಗುತ್ತದೆ.

ಪರೀಕ್ಷಾ ಅಂಕಗಳು ಅಥವಾ ನಿರ್ಮಿತ ತಂತ್ರಜ್ಞಾನಗಳನ್ನು ಒದಗಿಸಿ, ಜ್ವಾಲಾ-ಪ್ರವಾಹ ಅಥವಾ ಉನ್ನತ-ವೋಲ್ಟೇಜ್ ನೋಡುಗಳು ಹತ್ತಿರದ ಅಪಾಯದ ಶೋಧವನ್ನು ತಡೆಗಟ್ಟಬಹುದು.ರಕ್ಷಣೆ ತಂಡಗಳು ವಿನ್ಯಾಸವು ಅನುಕೂಲಕರ ಸೇವೆಯನ್ನು ಮತ್ತು ಚಾಟ್ ಅನ್ನು ಖಚಿತಪಡಿಸಲು ಸ್ಪಷ್ಟ ವಿಧಾನವನ್ನು ಒದಗಿಸಿದಾಗ ವೇಗವಾಗಿ ಮುನ್ನಡೆಯುತ್ತವೆ, ಈ ವೇಗವು ಪುನಾರಂಶ ಪುನರ್‌ಯತ್ನದಿಂದ ತೊಳಪಿನ ಹಾನಿಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ.

ಸೇವೆ-ಮಿತ್ರ ವಿನ್ಯಾಸಾವಕಾಶಗಳು:

• ಆನ್‌ಗ элемೆಟ್‌ಗಳಿಗೆ ಅನುಕೂಲಕರ ಪರೀಕ್ಷಾ ಅಂಕಗಳು

• ನಿರ್ಮಿತ ಸ್ವಯಂ-ಪರೀಕ್ಷೆ ಹೂಕ್ಸ್ ಮತ್ತು ಸಾಧ್ಯವಿದ್ದಲ್ಲಿ ಕ್ಯಾಲಿಬ್ರೇಶನ್ ಓದಲು

• ಪರಿಷ್ಕಾರ ದೀಪದ ಹಂತಗಳು ಸಂವೇದಕ ತಪ್ಪುಗಳು ಲೋಡ್ ತಪ್ಪುಗಳಿಂದ ಶ್ರೇಣೀಕೃತವಾಗಿವಾಗ

• ಸುರಕ್ಷಿತ ಪರಿಸ್ಥಿತಿಗಳ ಅಡಿಯಲ್ಲಿ ಅವಿಡ್ ಮಾಡಿದ ನೋಡುಗಳನ್ನು ನಿರೀಕ್ಷಿತ ಮೌಲ್ಯಗಳಿಗೆ ಕಡ್ಡಾಯವಾಗಿ ದಾಖಲಿಸಲಾಗಿದೆ

ಯಾಂತ್ರಿಕ ಮತ್ತು ಸುರಕ್ಷತೆ ಅಂಶಗಳು ನಿಖರತೆ, ಸ್ಥಿರತೆ ಮತ್ತು ಸುರಕ್ಷಿತ ನಡೆದು ಇತರ ಕಾಲಗಳಲ್ಲಿ ಉಸ್ತುವಾರಿ ಓಟವಾಗಿರುವ ಅತೀ ಪಥವಾಗಿದ್ದವು. ಹೆಚ್ಚು ವಿಶ್ವಾಸಾರ್ಹ ಹರಿವಿಗೆ, ಶಂಟ್ ಅನ್ನು ತಾಪಮಾನ-ಯಾಂತ್ರಿಕ ಅಂಶವಾಗಿ ಮೊದಲು ಮತ್ತು ಆದರ್ಶ ರೆಸಿಸ್ಟರ್ ಎಂಬಂತೆ ಮರುಕಟ್ಟಿಸುತ್ತವೆ ಮತ್ತು ನಂತರ, ಆ ವಾಸ್ತವ ಪೋಷಕಸಭೆಯಿಂದ ಲೇಔಟ್ ಸಿಂಮೆಟ್ರಿ, ಐಸೋಲೇಶನ್ ಶಿಷ್ಟಾಚಾರ, ಮಾಳೀಕೋಷ್ಟ ಮತ್ತು ವಿಫಲವಾದ ಲಾಜಿಕ್ ಅನ್ನು ಸರಿಹೊಂದಿಸು.

ಅಂದಾಯದ ಉದಾಹರಣೆಗಳು

ಶಂಟ್ ಆಧಾರಿತ ವಿದ್ಯುತ್ ಪಠ್ಯವು ಕಾಗದದಲ್ಲಿ ಶುದ್ಧವಾಗಿ ಕಾಣುತ್ತದೆ ಮತ್ತು ಸಮೀಕರಣಗಳು ತಾವಾಗಿ ತೊಂದರೆಗೊಳಿಸುತ್ತವೆ. ಕಾರಣವೆಂದರೆ, ತಾಪಮಾನ ಏರಿಕೆ, ಮೌಂಟ್ ಒತ್ತություն, ತಾಮ್ರ ಪ್ರತಿರೋಧ ಮತ್ತು ಕನರಾನ ಕೈಗಾರಿಕೆಯಲ್ಲಿ ಕ್ಯೂರೋಬ್ಬಿಲ್ಲದಂತೆ ಯಾವುದೇ ಯಥಾರ್ಥ ವಿದ್ಯುತ್ ಮೌಲ್ಯವು ವಿಭಿನ್ನವಾಗಿ ಕಾಣಿಸಿಕೊಳ್ಳಬಹುದು. ದೈನಂದಿನ ವಿನ್ಯಾಸದಲ್ಲಿ, ತಾರತಮ್ಯದ ನೀತಿ, ಗುತ್ತಿಗೆ ವಿರುದ್ಧವಾಗಿ ಸ್ವಚಾರದಲ್ಲಿ ಶಾತ್ ಆಯ್ಕೆ ಬಹಳಷ್ಟು ತೃಪ್ತಿಕರವಾಗಿದೆ.

100 mA ಸಂಪೂರ್ಣ ವೈಶಾಲ್ಯವನ್ನು ಮತ್ತು 50 mV ಗುರಿ ಸ೦ವೇದನಾತ್ಮಕ ವೋಲ್ಟೇಜ್ ಅನ್ನು ಊಹಿಸಿ. ಈ ವೋಲ್ಟೇಜ್ ಮಟ್ಟವು ಸಾಮಾನ್ಯ ಆಫ್‌ಸೆಟ್ ಮತ್ತು ಶಬ್ಧದ ನೆಲದ ಮೇಲಿರುವುದರಿಂದ ವಿಶೇಷವಾಗಿ ಅನುಕೂಲಕರವಾದಂತೆ ಅನುಭವಿಸುತ್ತವೆ, ಆದ್ದರಿಂದ ವ್ಯವಸ್ಥೆಯು ನೆನಪಿನಲ್ಲಿ ಶ್ರೇಣ్బದಲ್ಲಿ ಶ್ರೇಷ್ಠವಾಗಿಲ್ಲ.

ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆ ಮತ್ತು ಗಣನೆ:

• ಪ್ರತಿರೋಧ: R = 0.05 / 0.1 = 0.5 Ω

• ಸಂಪೂರ್ಣ ಪ್ರಮಾಣದ ಶಂಟ್ ವಿವರಣ: P = I² × R = 0.1² × 0.5 = 0.005 W

5 mW ಅವರು ಪರಿಗಣಿಸಲು ಸಣ್ಣ ಮತ್ತು ಅಸಾಧಾರಣವಾಗಿ ನೋಡುವ ಗ್ರಾಹಕ ಮೋಡವು ಸೂಕ್ಷ್ಮವಾಗಿ ತೋರುತ್ತದೆ, ಆದರೆ ನಿಜವಾದ ಸಾಧನವಿಶೇಷಗಳು ಮುಂಚಿನ ಸ್ಪ್ರೇಡ್‌ಶೀಟ್ ಅನ್ನು ಮೀರಿಸುವಲ್ಲಿ ಯಾವಷ್ಟು ವಾಸ್ತವ ಅನ್ವಯಿಸುತ್ತದೆ ಎಂಬುದನ್ನು ನಿರ್ಲಕ್ಷಿಸಲು ಕಷ್ಟವಾಗಿದೆ ನಗರೀ ಸ್ವಾರಂಭವಾದಂತೆ ವ್ಯಾಪಾರ ವೀರರು ಇದು ಪೂರೈಸುವ ಶಕ್ತಿಯ ಸುಸ್ಥಿತಿಯನ್ನು ಕೊಡುವುದು, ಇದು ತಾಪಮಾನ ಏರಿಕೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ, ಪ್ರತಿರೋಧ ಧ್ರುವವನ್ನು ಇಳಿಸುತ್ತವೆ ಮತ್ತು ಅನರ್ಹ ನ್ಯಾಯದ ಮೇಲೆ ಮೆರೆಗೆ ದೊಡ್ಡ ಶಕ್ತಿಯ ಪರಿಮಿತಿ ನೀಡುತ್ತದೆ.

ನಿಯಮಿತ ಶಕ್ತಿಯ ಊಹೆಗಳಿಗಾಗಿ ಪ್ರಸಿದ್ಧ ದೃಶ್ಯಗಳು: ಕುದುವುದು, ಹತ್ತಿರದ ತಾಪಮಾನ ಮೂಲಗಳು, ಕಡಿತ ವಿಧಾನ,Firmware ಅಥವಾ ಲೋಡ್ ಸಮಸ್ಯೆಗಳಿಗೆ ಕಾರಣವಾಗಿರುವ ದೀರ್ಘ ಕಾಲದ ದೋಷದ ಪ್ರಧಾನಿ.

ಈ ಹಣಕಾಸು ಮಟ್ಟದಲ್ಲಿ, ಸ್ವಯಂ-ತಾಪನವು ಸಾಮಾನ್ಯವಾಗಿ ಪ್ರಭಾವ ಬೀರಲು ಬಂಡವಾಳ ಇರುತ್ತದೆ ಮತ್ತು ಈ ವಾಸ್ತವವು ವಿಚಿತ್ರವಾಗಿ ದೃಢಗೊಳ್ಳಬಹುದು: ಶಂಟ್ ಬೂದಿಸಿ ಏನುವೂ ಕಲ್ಪಿಸಬೇಡ ಅವುದೆಲ್ಲ ಪ್ರಕಟನೆ ಓಟ ಸಾಧ್ಯತೆಯಲ್ಲಿ ಶ್ರೇಣೀ ಸ್ಥಳ ಇದೆ.

50 mV ಸಂಪೂರ್ಣ ಪ್ರಮಾಣದ ಸಂಕೇತವನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಪೂರಕಗೊಳ್ಳುವುದು ಸುಲಭ, ಆದರೆ ಡಿಸೈನ್ ಅನ್ನು versterken ಅಭಿಪ್ರಾಯವನ್ನು ಉತ್ತಮಗೊಳಿಸುತ್ತದೆ, ಮತ್ತು ಸಂಪೂರ್ಣ ಮಾಹಿತಿಯ ಆಸಕ್ತಿ ನೀತಿ ಮತ್ತು ತಾಪಮಾನದ ಮೇಲೆ ಹಾರ್ಜನಾರಾಮಿ ತಾಂತ್ರಿಕ ನಿಯಂತರಣವು ಮಾಹಿತಿ ಕಣ್ಣಿರಾಣಕ್ಕೆ ಸರಿಯಾಗಿ ತಕ್ಕಮಟ್ಟಿಗೆ ಎಂದು ಮಾತ್ರ ಮಾತ್ರ ಉಪಯೋಗ ಶಿಕ್ಷಣ ಅಂದೂಕೈ ಮರಣಾ ಭದ್ರಪಡಿಡುತ್ತೇನೆ.

ಕಡಿಮೆ ವಿದ್ಯಮಾನದಲ್ಲಿಯೂ, ನೆಲದ ತಪ್ಪುಗಳನ್ನು ಉಂಟುಮಾಡುವ ದೋಷಗಳನ್ನು ಶಂಟ್ ಡ್ರಾಪ್ನ ಬಗೆಯಾದಷ್ಟು ದೊಡ್ಡವುಗಳಾದಷ್ಟು ನೀಲಿ ಕಾಣಿಸುವುದಿಲ್ಲ. ಸಂಕೇತವನ್ನು ವಿಭಜಿಸಲು ಮತ್ತು ಸ್ವಚ್ಛ ಶ್ರೇಣೀ ಚಲನೆಗಳಲ್ಲಿ ಅಸಾಧಾರಣ ಶ್ರೇಣೀಗಳನ್ನು ತಡೆಗಟ್ಟಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ, ತುದಿಯನ್ನು ಮಾತ್ರ ಏಕೈಕ ಸ್ಥಳವನ್ನು ಒಳಗೊಂಡ ಸದಸ್ಯಗಳಿಗೆ ಬಳಸುತ್ತಾರೆ.

ಸಾಮಾನ್ಯ ವಿನ್ಯಾಸ ಐನಿಮಾದವು ಶ್ರೇಣೀಗಳನ್ನು ಕಡಿಮೆ ಮಾಡಲು ಅನುಕೂಲವಾಗಿ ಕಡಿಮೆ ಮಾಡುವ ಪ್ರಧಾನ ಪಾಠಗಳು: ಕೆಲ್ವಿನ್ ಕಾರಣಗಳು ಶಂಟ್ ಹಂತಗಳಿಗೆ ಸ್ಥಳೀಯಗೊಳಿಸುತ್ತವೆ, ನಾಪಳೆ ಪ್ರವಾಹವು ಮೀದುನ ದೊಡ್ಡವುಗಳು ಗಮನಾರ್ಹವಾಗಿರುತ್ತದೆ.

50 A ಸಂಪೂರ್ಣ ಪ್ರಮಾಣ ಮತ್ತು 75 mV ಗುರಿ ಸ೦ವೇದನಾತ್ಮಕ ವೋಲ್ಟೇಜ್ ಅನ್ನು ಊಹಿಸಿ. ಇತ್ತು, ಶಕ್ತಿಯ ಪ್ರತಿಜ್ಞೆಗಳು ಪರಿಶೀಲಿತವಾಗಿರುತ್ತವೆ, ಆದರೆ ಶಕ್ತಿಯ ಶ್ರೇಣೀ ಮೌಲ್ಯದ ಶ್ರೇಣೆಯನ್ನು ಸರಿಯಾಗಿ ಆಗಲೇ ನಿಯಮಿಸುತ್ತದೆ.

ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆ ಮತ್ತು ಗಣನೆ:

• ಪ್ರತಿರೋಧ: R = 0.075 / 50 = 0.0015 Ω

• ಸಂಪೂರ್ಣ ಪ್ರಮಾಣದ ಶಂಟ್ ದ್ರವ್ಯ ಪ್ರಕಾಶಿಕೆ: P = 50² × 0.0015 = 3.75 W

5 W ಗೆ ಶ್ರೇಣಿಸಲಾಗುವ ಭಾಗವು ಪರಮ ಪ್ರಾರಂಭ ಬಳಕೆದಾರ ಫಿಲ್ಟರ್ ಆಗಿರಬಹುದು, ಆದರೆ ಲೇಬಲ್ ಸಂಪೂರ್ಣ ಕಥೆಗಳನ್ನು ಹೇಳುವುದಿಲ್ಲ. ನಿಜವಾದ ಕಟ್ಟಡಗಳಲ್ಲಿ, ತಾಪಮಾನ ಏರಿಕೆ ಶಂಟ್ ಅನ್ನು ಹೇಗೆ ಕೊನೆಗೆ ಹಾರಿಸುತ್ತವೆ ಮತ್ತು ಶೀತಗೊಳ್ಳುತ್ತವೆ ಎಂಬುದರ ಮೇಲೆ ದೊಡ್ಡದಾಗಿದೆ, ಮತ್ತು ಈ ವಿವರವು ವಿದ್ಯುತ್ ಗಣಿತವು ತಪ್ಪಿಲ್ಲ ಎಂದು ನಿಯಂತ್ರಿತವುಗಳ ಪ್ರತಿಫಲವಲ್ಲದೆ ಶ್ರೇಣೀಕೃತವಾದಾಗ ಪರಿಯಿತು.

ಪಾಯಿಂಟ್ ಸಂಖ್ಯೆಯನ್ನು ಹೆಚ್ಚು ಕಟ್ಟಲೆಗಳ ಸಮರ್ಥನೆಯ ಮೇತನದ್ದು ಕರ್ನಾಟಕ ಗಣಿತವು ನಾಮ ಪದಗಳ ಮೇಲೆ ದೋಷವನ್ನು ತಾಳದು: ತಾಮ್ರ ಪ್ರದೇಶ ಮತ್ತು ದಪ್ಪ, ಹಾರ್ಜನೆ, ಮೌಂಟ್ ಅಂತರ, ಶ್ರೇಣೀಕೃತ ತಾಪಮಾನ ದ್ಯಸ್ಯಗಳನ್ನು ಹೊಂದಿರುವ ಹತ್ತಿರವು.

50 A ನಲ್ಲಿ, ಕನೆಕ್ಟರ್‌ಗಳಿಂದ ವೋಲ್ಟೇಜ್ 75 mV ಗೆ ಬಲ್ಲಿ ಹೋಗುತ್ತದೆ, ಏಕೆಂದರೆ ತೂಕದ ವಾದಗಳು ಪ್ರಾರಂಭವಾಗುತ್ತದೆ. ಶಂಟ್ ಅಂಶದಿಂದ ನೇರವಾಗಿ ಸENSE ಲೀಡ್‌ಗಳನ್ನು ತೆಗೆದುಕೊಂಡಿಲ್ಲವಾದರೆ, ಅಳೆಯುವಿಕೆ ಕನೆಕ್ಟರ್ ಮುದ್ರಣ, ಆಕ್ಸಿಡೇಶನ್ ಮತ್ತು ತಾಪಮಾನದಿಂದ ಬದಲಾಗುವ ವೈರ್ ಮತ್ತು ಸಂಪರ್ಕ ಪ್ರತಿಷ್ಠೆ ಒಳಗೊಂಡಿರುತ್ತದೆ. ಇದು ಬ್ಯಾಂಚ್ನಲ್ಲಿ ಒಂದೇ ಆದಂತೆ ಕಾಣುವ ಎರಡು ಶ್ರೇಣಿಗಳು ಅಸ್ಥಿರವಾದ ಹಿಸುಕಾತೆಗೆ ಬೆಸೆಯುವುದಕ್ಕೆ ಸಾಮಾನ್ಯ ಕಾರಣವಾಗಿದೆ.

ಸ್ವಯಂ-ಸೀನವು ಶಂಟ್‌ನ TCR ಅನ್ವಯವಾಗಿ ಪ್ರತಿಷ್ಠೆಯನ್ನು ಸ್ಥಳಾಂತರಿಸುತ್ತದೆ, ಮತ್ತು ಆ ಸ್ಥಳಾಂತರವನ್ನು ಲಾಭ ದೋಷವಾಗಿ ತೋರಿಸುತ್ತದೆ. ತಾಪಮಾನ ಡ್ರಿಪ್ಟಾ ಶ್ರೇಣಿಯು ತೂಕವನ್ನು ಅಳೆಯುವಿಕೆಯ ವರ್ಗಾವಣೆ ಕಾರ್ಯದ ಭಾಗವಾಗಿ ಕಾಣುತ್ತಿದೆ ಎಂದು ಶ್ರೇಣಿಯು ಹೆಚ್ಚು ನಿಯಂತ್ರಣದಲ್ಲಿದ್ದಂತೆ ತೋರುವುದಕ್ಕೆ ಹಾರದು.

ವಾಸ್ತವಿಕ ತಾಪಮಾನ / ದೋಷ ಚೆಕ್‌ನಲ್ಲಿ ಸಾಮಾನ್ಯವಾಗಿ ಸೇರಿಸಲಾದ ಐಟಮ್‌ಗಳು: ಅತ್ಯತ್ ಜನಕಾಲಿಕವಾಗಿ ನಿಲ್ಲುವ ಹರಿವ, ವಾಸ್ತವಿಕ ದೋಷ ಅವಧಿ, ಉಷ್ಣ ಪರಿಸರ, ಎನ್ಕ್ಲೋಝರ್ ತಾಪಮಾನ ಏರುವಿಕೆ, PCB ತಾಮ್ರ ಹರಡುವ ಪ್ರತಿಷ್ಠೆ, ಸಂಪರ್ಕದ ಉಷ್ಣಿಜ.

ಉನ್ನತ-ಕರೇಂಟ್ ತಾತ್ಕಾಲಿಕತೆಗಳು ಒತ್ತಾಯ ಮಾಡುವುದು ಮತ್ತು ಯಾಂತ್ರಿಕ ಅಸ್ಥಿರತೆಯನ್ನು ಬಯಲಾಗಿಸುತ್ತವೆ, ಅದು ಫರ್ಮ್‌ವೇರ್‌ನಲ್ಲಿ ಸರಾಸರಿ ಮಾಡಲು ಕಷ್ಟವಾಗುತ್ತದೆ. ಕಡಿಮೆ-inductance ಅಂಶ ಶ್ರೇಣಿಗಳು (ಬಹಳಷ್ಟು ಮೆಟಲ್-ಅಂಶ ಕಟ್ಟುವಿಕೆ) ವೇಗದ ಹರಿವ ಹಂತಗಳ ಸಮಯದಲ್ಲಿ ಅಳೆಯುವಿಕೆ ಕಲೆಗಳನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತವೆ. ಯಾಂತ್ರಿಕ ಒತ್ತಡವನ್ನು ಗೌರವಿಸಲು ಸಹಾರಾ ಅಗತ್ಯವಿದೆ: ಬೋಲ್ಟ್ ಟಾರ್ಕ್, PCB خم, ಮತ್ತು ತಾಪಮಾನ ಚಲನವ illustrates ಕಮ್‌ಕೊಂಡೆನ್ಸಿಯನ್ ಶ್ರೇಣಿಯು ಒಂದೆಡೆ ಸಣ್ಣ ಪ್ರಮಾಣದಲ್ಲಿ ಸ್ಥಳಾಂತರವಾಗುತ್ತದೆ ಅದು ಮಿಲಿಯೊಂ ಹಂತಗಳಲ್ಲಿ ದೃಶ್ಯವಾಗುತ್ತದೆ.

ಯಾಂತ್ರಿಕ / ಸ್ಥಾವಣಾ ಕೊಡುಗೆಗಳು ಇಂಜಿನಿಯರುಗಳು ಖಾತರಿಯಿಂದ ಪತ್ತೆಹಚ್ಚುತ್ತಾರೆ: ಟಾರ್ಕ್ ಬದಲಾಗುವುದು, ವಾಷರ್ ಸ್ಟಾಕ್-ಅಪ್, ಕಾಲವೇಗದಲ್ಲಿ ಕ್ರೀಪ್, ತಾಪಮಾನ ವಿಸ್ತಾರ ಅಸಮಾನತೆ, ಕಂಪನ.

10 A ಸಂಪೂರ್ಣ ಸ್ಕೇಲ್ ಮತ್ತು 100 mV ಗುರಿ ಸENSE ವೋಲ್ಟೇಜ್ ಇರುವ ಬ್ಯಾಟರಿ ವ್ಯವಸ್ಥೆಯನ್ನು ಊಹಿಸಿ. ಲೆಕ್ಕಹಾಕು ಪ್ರಕರಣಗಳು ಸರಳವಾಗಿವೆ, ಆದರೆ ಕ್ಷೇತ್ರದ ವರ್ತನೆ ಸಾಮಾನ್ಯವಾಗಿ ಅಂತಿಮವಾಗಿ ಕಷ್ಟವಾಗುತ್ತದೆ, ವಿಶೇಷವಾಗಿ ಚಾರ್ಜಿಂಗ್ ಮತ್ತು ಡಿಸ್ಚಾರ್ಜಿಂಗ್ ವಾರ್ಮ್ ಭಾಗಗಳಲ್ಲಿ ನಡೆಯುತ್ತದೆ.

ವಿದ್ಯುತ್ ಹೊಂದಾಣಿಕೆ ಮತ್ತು ಗಣನೆ:

• ಪ್ರತಿಷ್ಠೆ: R = 0.1 / 10 = 0.01 Ω

• ಸಂಪೂರ್ಣ ಶ್ರೇಣಿಯ ಶಂಟ್ ನಷ್ಟ: P = 10² × 0.01 = 1 W

2 W (ಅಥವಾ ಹೆಚ್ಚುವರಿ) ಭಾಗ ಸಾಮಾನ್ಯವಾಗಿ ತಾಪಮಾನ ಏರುವಿಕೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ಸ್ಥಿರತೆಯನ್ನು ಸುಧಾರಿಸುತ್ತದೆ, ಇದು ಹಲವಾರು ತಂಡಗಳು ಪ್ರಥಮ ಸುತ್ತಿನ ಕ್ಷೇತ್ರದಲ್ಲಿ ಗುರುತಿಸಲು ತಿಳಿಯುತ್ತದೆ: ಸ್ವಯಂ-ಉಜ್ವಲ ಮತ್ತು ಎನ್ಕ್ಲೋಝರ್ ತಾಪಮಾನವನ್ನು ಹೇರಿಗೆಯಿಲ್ಲದಂತೆ ತೋರಿಸುತ್ತದೆ. ಕೋಣೆ-ತಾಪಮಾನ ಬ್ಯಾಂಚ್ ಫಲಿತಾಂಶಗಳು ವಾಸ್ತವವಾಗಿ ಉತ್ತಮವಾಗಿ ತೋರುತ್ತವೆ ಮತ್ತು ಇನ್ನೂ ಉಚಿತ ಪರಿಸರದಲ್ಲಿ ವರ್ತನೆವನ್ನು ಊಹಿಸುವುದಿಲ್ಲ.

ತೀವ್ರವಾಗಿ ಸ್ಥಳಾಂತರವನ್ನು ಬಹಿರಂಗ ಮಾಡುವ ಪರಿಸ್ಥಿತಿಗಳು: ನಿರಂತರ ಚಾರ್ಜ್ / ಡಿಸ್ಚಾರ್ಜ್, ಹಾಟ್-ಹೊರೆಯಾನ್ ಎನ್ಕ್ಲೋಝರ್‌ಗಳು, ನಿರ್ವಾಹಣೆಯ ಅಂದಾಜುವ ಕಡಿಮೆ, ಬಳಿಯ ಶಕ್ತಿಯ ಪರಿವರ್ತಕರಂತಹವುಗಳು.

ಹೆಚ್ಚಿನ ಸENSE ವೋಲ್ಟೇಜ್ ಸಿಗ್ನಲ್-ಟು-ನಾಯ್ಸ್ ಅನುಪಾತವನ್ನು ಸುಧಾರಿಸುತ್ತದೆ ಮತ್ತು ಅಭಿವೃದ್ಧಿ ಮೌಲ್ಯಗಳನ್ನು ಸುಲಭವಾಗಿ ಮಾಡುತ್ತದೆ, ಆದರೆ ಇದು ಶಕ್ತಿ ನಷ್ಟ ಮತ್ತು ಸ್ಥಳೀಯ ಹಿಟಿಂಗ್ ಅನ್ನು ವೃದ್ಧಿಸುತ್ತದೆ. ಕಡಿಮೆ ಸENSE ವೋಲ್ಟೇಜ್ ನಷ್ಟವನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ, ಆದರೆ ಇದು ಆಲ್ಪಾಯರ್ ಅಪಾಯ, ಶ್ರೇಷ್ಠ ಮತ್ತು ಲೇಔಟ್ ಅಳವಡಿಕೆಯ ಮೇಲೆ ಹೆಚ್ಚು ಕರ್ತವ್ಯವನ್ನು ಒತ್ತಿಸುತ್ತದೆ. ಬಹುತೇಕ ಶ್ರೇಣಿಗಳು ತಮ್ಮ ಮಧ್ಯಮ ಸಂದರ್ಭದ ವೋಲ್ಟೇಜ್ ಅನ್ನು ಉತ್ತೀರ್ಣಿಸುತ್ತವೆ ಮತ್ತು ನಂತರ ತಾಪಮಾನ ನಿರ್ವಹಣೆ ಮೇಲೆ ವಾಸ್ತವವಾಗಿ ಪ್ರಯತ್ನಿಸುತ್ತವೆ, ಏಕೆಂದರೆ ದೀರ್ಘಾವಧಿಯ ವರ್ತನೆ ಸಾಮಾನ್ಯವಾಗಿ ಕಡಿಮೆ ನಷ್ಟವನ್ನು ಹಿಂತೆಗೆದುಕೊಳ್ಳುವುದಕ್ಕಿಂತ ಹೆಚ್ಚು ಓದಬಹುದು.

ವ್ಯಾಪಾರ ಅಕ್ಷಗಳು ಸಾಮಾನ್ಯವಾಗಿ ಒಟ್ಟಿಗೆ ಮೌಲ್ಯಮಾಪನ ಮಾಡಲಾಗುತ್ತದೆ: SNR ಮಾರ್ಜಿನ್, ಆಲ್ಪಾಯರ್ ಅಪಾಯ/ಸ್ಥಾನ ಶ್ರೇಣಿಯ ಸ್ಥಳವನ್ನು ಸಮ್ಮಿಳಿತ ಗೋಷ್ಠಿಗಳನ್ನು, ಶ್ರೇಣಿಯ ಏರುವಿಕೆ, ಯಾಂತ್ರಿಕ ಪ್ಯಾಕೇಜಿಂಗ್ ಬದ್ಧತೆ.

ವಿದ್ಯುತ್ ಗುರಿಗಳು ಮತ್ತು ಶ್ರೇಣಿಯ ವಾಸ್ತವಿಕತೆಗಳನ್ನು ಒಂದೇ ಕುರಿತ ಸಮಸ್ಯೆ ಎಂದು ಪರಿಗಣಿಸುವಾಗ ಶಂಟ್ ಆಯ್ಕೆ Smooth ಹೋಗುತ್ತದೆ. ಮುಂದೆ ಕೊಡುವ ಕ್ರಮವನ್ನು ಹಕ್ಕಿಯಂತೆ ಮರುಕಳಿಸಲು ಸುಲಭ, ಆದರೆ ಸಾಮಾನ್ಯವಾಗಿ ಕಾಶ್ಮಿರು ಸಮಸ್ಯೆಗಳನ್ನು ಹಿಡಿಯುವುದು ಹೇಗೆ ವಿಸ್ತಾರವಾಗುತ್ತದೆ.

ವಿದ್ಯುತ್ ಗುರಿಗಳನ್ನು ಮೊದಲಿಗೆ ಲೆಕ್ಕಹಾಕಿ:

• ಇಚ್ಛಿತ ಸENSE ವೋಲ್ಟೇಜ್‌ನಿಂದ ಶಂಟ್ ಪ್ರತಿಷ್ಠೆ ಲೆಕ್ಕ ಹಾಕಿ: R = Vsense / IFS

• ಅತ್ಯಂತ ಕೋರ್ಟ್ ಹರಿವ ಬಳಸಿ ವ್ಯವಹಾರವನ್ನು ಲೆಕ್ಕ ಹಾಕಿ: P = IMAX² × R

IMAX ಅನ್ನು ವ್ಯಾಖ್ಯಾನಿಸುವಾಗ, ಇದು ಮೊದಲ ಬುದ್ಧಿಮತ್ತೆ ಶ್ರೇಣಿಯೆ ಹಿಂತೆಗೆದುಕೊಳ್ಳಬಹುದು ಅಂಶ ಮತ್ತು ದೋಷ ಪ್ರಕರಣಗಳನ್ನು ಸೇರಿಸಲು ಸಹಾಯವಾಗಿದೆ.

ಕಡಿಮೆ TCR ಮತ್ತು ಕಡಿಮೆ ಇಂದ್ಯಕ್ಷೆನ್ ಅನ್ನು ಹೊಂದಿರುವ ಭಾಗಗಳು ಸಾಮಾನ್ಯವಾಗಿ ಶ್ರೇಣಿಯಮಧ್ಯೆ ಶೈಲಿಗಳನ್ನು ಹೆಚ್ಚು ತಂಗಿಸುತ್ತವೆ. ಕ್ಯಾಲ್ಗು ತಲುಪಿಸುವವುಗಳ ತುಪ್ಪವು Kelvin ನೋಡಲು, ಸ್ಥಿರ ವರ್ಣನವಿಲ್ಲದ ಭಾಗಗಳು, ಮತ್ತು ಪುನಾವೃತ್ತವಾದ ಮೌಂಟಿಂಗ್ ಸಾಮಾನ್ಯವಾಗಿ ವಿಭಾಗದಿಂದ ವಿಭಾಗದ ಸಮ್ಮಿಳಿತತೆಗಾಗಿ ಪರಿಣಾಮಕಾರೀವಾಗುತ್ತದೆ.

ಆಯ್ಕೆಯ ಸಂದರ್ಭದಲ್ಲಿ ಸಾಮಾನ್ಯವಾಗಿ ಗುಂಪುಗಳಲ್ಲಿ ಇರಬಹುದಾದ ಭಾಗಗಳ ಲಕ್ಷಣಗಳು: TCR, ದೀರ್ಘಾವಧಿ ಸ್ಥಳಿಯ ಸ್ಪಷ್ಟವನು ಪ್ರಮಾಣ, ಪುಲ್ಸ್ ನಿರ್ವಹಣೆಯ ಸೂಚನೆಗಳು, ಇಂದ್ಯಕ್ಷೆನ್, ಷರತ್ತು ಶ್ರೇಣಿಯ ಶ್ರೇಣಿಯ ಶ್ರಾವಣ, Kelvin ಸಾಮರ್ಥ್ಯ.

ಪರಿಶೀಲನೆ ಅಥವಾ ಮಾದರಿಯ ಶಂಟ್ ತಾಪಮಾನ ಏರುವಿಕೆಯನ್ನು ವಾಸ್ತವಿಕ ಆಕಾರದಲ್ಲಿ ಉಷ್ಣ ಪರಿಸರದಲ್ಲಿ ಪರಿಗಣಿಸುವ ತಂತ್ರಾಂಶವನ್ನು ಬಳಸುವುದು. ಈ ಹೆಜ್ಜೆ ಎಂಜಿನಿಯರುಗಳು ಚಿಕ್ಕದಾಗುವ ಬಯಸಿದ ಓಡಣಗಳನ್ನು ತಲುಪಿಸಲು ವಿಫಲವಾಗುತ್ತದೆ: ಹವಾ ಊಹೆಗಳು, ತಾಪಮಾನ, ಸಂಪರ್ಕದ ಉಷ್ಣತೆ, ಮತ್ತು ತಾಮ್ರ ಹರಿಸುವ ಪ್ರತಿಷ್ಠೆ.

ಶ್ರೇಣಿಯ ಯೋಜನೆಯ ದೃಷ್ಟಿಕೋನವು ಶಂಟ್ ಹಣೆಬರೆಯುವಿಕೆ ತಾಪಮಾನ ಮತ್ತು ಯಾಂತ್ರಿಕ ವ್ಯವಸ್ಥೆಯ ಒಳಗೆ ಇರುವ ವಿದ್ಯುತ್ ಅಳತೆ. ಆ ಕಾಪಿಎಸ್ ಅನುಮಾನವನ್ನು ಗುರುತಿಸುತ್ತವೆ. ಕಪ್ಪು ಶ್ರೇಣಿಯು ಆ ಘಟಕಗಳನ್ನು ಸಮಾನ ತಾಪಮಾನದ ನಡುವೆ ಹಿಡಿಯುತ್ತವೆ.

ಕೋನ್ಸೋಲ್ಡ್

ಸಂಪೂರ್ಣ ದೂರವನ್ನು ಅಂದಾಜಿಸಲು ಸರಿಯಾದ ಪ್ರಸ್ತುತ ಒಪ್ಪು ಎಲ್ಲವುಕ್ಕಿಂತ ಹೆಚ್ಚು ಸೇವಕ ಎಡುತ್ತದನ್ನು ಬೆಂಬಲಿಸುವುದಿಲ್ಲ. ಶಂಟ್ ಮೌಲ್ಯ, ಶಕ್ತಿ ನಷ್ಟ, ಉಷ್ಣಾಂಶ ಏರಿಕೆಯನ್ನು, ಸಹಿಷ್ಣುತೆ, TCR, ಆಂಪ್ಲಿಫೈಯರ್ ಕಾರ್ಯಕ್ಷಮತೆ, ADC ವರ್ತನೆ, ಮತ್ತು PCB ರೂಪರೇಖೆ ಅಂತಿಮ ಫಲಿತಾಂಶಕ್ಕೆ ಎಲ್ಲಾ ಸಹಾಯ ಮಾಡುತ್ತವೆ. ನಿರ್ಣಾಯಕ ಶ್ರೇಣಿಯ ಶಕ್ತಿ, ಸಮರ್ಥನೆ, ಉಷ್ಣ ಗಡಿ, ಮತ್ತು ದೋಷ ಮೂಲಗಳನ್ನು ಸಮತೋಲಿಸಲು ವಿನ್ಯಾಸಕರಿಗೆ ಕಾರಣವನ್ನು ಇದೆ ಸಾಕಷ್ಟು ಸ್ಥಿರ, ಸರಿಯಾದ, ಮತ್ತು ನಂಬನೀಯವಾಗಿರುತ್ತವೆ ಪ್ರಸ್ತುತ-ಮಾಪನ ವ್ಯವಸ್ಥೆ ನಿರ್ಮಿಸಲು ಸಾಧ್ಯವಾಗುತ್ತದೆ.

ಆಪ್ಯಾಯಮಾನ ಪ್ರಶ್ನೆಗಳು [FAQ]

1. ಅತಿರಿಕ್ಕ ಕಡಿಮೆ ಶಂಟ್ ಪರಿಸರವನ್ನು ಆಯ್ಕೆ ಮಾಡುವುದರಿಂದ ಹೆಚ್ಚಾಗಿ ಅಂದಾಜು ಸಮಸ್ಯೆಗಳು ಏಕೆ ಉಂಟಾಗುತ್ತವೆ?

ಅತಿರಿಕ್ಕ ಕಡಿಮೆ ಶಂಟ್ ಪರಿಸರ ಶಕ್ತಿ ನಷ್ಟವನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ಸಮರ್ಥನೆಯನ್ನು ಸುಧಾರಿಸುತ್ತದೆ, ಆದರೆ ಅದು ಅಂಡರ್‌ಡ್ರಾಫ್ಟ್ ಮತ್ತು ADC ಕ್ವಾಂಟೈಸೇಶನ್ ಶಬ್ದದ ವಿರುದ್ಧ ಅಂದಾಜು ಹೆಚ್ಚು ಬಲಪಡಿಸುತ್ತದೆ. ಸಂಕೇತವು ಇಳಿದಾಗ, ಈ ದೋಷ ಮೂಲಗಳು ಅಂದಾಜಿನ ವ್ಯಾಪ್ತಿಯ ಒಬ್ಬ ದೊಡ್ಡ ಶೇಕಡಾವಾರು ಹಾರಿಸುತ್ತದೆ. ಕಾಗದದಲ್ಲಿ ಪರಿಣಾಮಕಾರಿ ಎಂದು ಕಾಣುವವು ನಿಖರ ಡೇಟಾ ನಿರ್ವಹಣೆಯೊಂದಿಗೆ ನಿರಂತರ ಸ್ಥಿರ-current ಮಾಹಿತಿಗಳನ್ನು ಹೊಂದಲು ಹೆಚ್ಚುವರಿ ಕ್ಯಾಲಿಬ್ರೇಶನ್, ಫಿಲ್ಟರ್ ಮತ್ತು ರೂಪರೇಖೆ ಆಪ್ಟಿಮೈಸೇಶನ್ ಅನ್ನು ಅಗತ್ಯವಾಣಿ ಉಂಟುಮಾಡಬಹುದು.

2. ಶಂಟ್ ಪ್ರತಿರೋಧವನ್ನು ಆಯ್ಕೆ ಮಾಡುವುದು ಸಮರ್ಥನೆ ಮತ್ತು ಅಂದಾಜು ವಿಶ್ವಾಸದ ನಡುವಿನ ವ್ಯಾಪಾರದಾಗಿರುವುದೇ?

ಶಂಟ್ ಪ್ರತಿರೋಧವನ್ನು ಹೆಚ್ಚಿಸುವುದರಿಂದ ದೊಡ್ಡ ಸತ್ಕಾರ ಒತ್ತಾವನ್ನು ಉತ್ಪತ್ತಿಯಾಗುತ್ತದೆ, ಇದು ಶಬ್ದ-ನಿಸ್ಸಗಳ ದಣಿವನ್ನು ಸುಧಾರಿಸುತ್ತದೆ ಮತ್ತು ಆಂಪ್ಲಿಫೈಯರ್ ಮತ್ತು ADC ಮೇಲೆ ಒತ್ತಾಯವನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ. ಆದರೆ, ಇದು ಶಕ್ತಿ ನಷ್ಟವನ್ನು, ಉಷ್ಣಾಂಶ ಏರಿಕೆಯನ್ನು, ಮತ್ತು ಲೋಡ್ ಮೂಲಕ ನೋಡಿದ ವೋಲ್ಟೇಜ್ ನಷ್ಟವನ್ನು ಕೂಡ ಹೆಚ್ಚಿಸುತ್ತದೆ. ಶಂಟ್ ಪ್ರತಿರೋಧವನ್ನು ಕಡಿಮೆ ಮಾಡುವುದರಿಂದ ಸಮರ್ಥನೆ ಉತ್ತಮವಾಗುತ್ತದೆ ಮತ್ತು ಜೀವಾವಶ್ಯಕತೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ, ಆದರೆ ಅನಾಲಾಗ್ ನಿಖರತೆ, PCB ರೂಪರೇಖೆ ಗುಣಮಟ್ಟ, ಮತ್ತು ಡಿಜಿಟಲ್ ಫಿಲ್ಟರ್ ಮೇಲೆ ಹೆಚ್ಚು ಕಠಿಣ ಶ್ರೇಣಿಗಳನ್ನು ಇರಿಸುತ್ತವೆ. ಯಶಸ್ವೀ ವಿನ್ಯಾಸಗಳು ಸಾಮಾನ್ಯವಾಗಿ ಇಬ್ಬರೂ ಉದ್ದೇಶಗಳನ್ನು ಸಮತೋಲಿಸುತ್ತವೆ ಒಬ್ಬರಿಗಾಗಿ ಸಂಪೂರ್ಣವಾಗಿ ಅನುಕೂಲ ಮಾಡಿಕೊಳ್ಳದ ಪ್ರಕಾರ.

3. ನಿರಂತರ-ಗಮನ ವ್ಕುಮಾರ ಮತದಾರರು ರೂಮ್ ತಾಪಮಾನದಲ್ಲಿ ನೇಕ್ಕೆ ಸರಿಯಾಗಿದ್ದರೆ ಬಡಿಯಲ್ಲಿ ಏಕೆ ನಿರುದ್ಧರಿತವಾಗುತ್ತದೆ?

ಸ್ವಯಂ-ತಾಪನವು ಶಂಟ್ ಪ್ರತಿರೋಧವನ್ನು ತನ್ನ ತಾಪನ ಉಭಯಾಧ್ಯಾಯವನ್ನು ಅನುಸಾರವಾಗಿ ಬದಲಾಯಿಸುತ್ತದೆ. ಪ್ರಸ್ತುತ ನಿರಂತರವಾಗಿ ಹರಿಯುವಾಗ, ಶಂಟ್ ಮತ್ತು ಸುತ್ತಲೂ ವ್ಯಕ್ತಿಗಳು ಕ್ರಮವಾಗಿ ಉರಿಯುತ್ತವೆ, ಯುಕ್ತ ಅಂದಾಜು ಮೌಲ್ಯವು ಬದಲಾಯಿಸುತ್ತದೆ ತುಂಬಾ ಪ್ರಗತಿಗೆ ಎಳೆದು ಹೋಗುತ್ತದೆ. ಹತ್ತಿರದ ಘಟಕಗಳಿಂದ ಹೆಚ್ಚುವರಿ ತಾಪನ, ಕಲೋಟೆ ಮತ್ತು ಸಾವಳಿ ವ್ಯತ್ಯಾಸಗಳು ಈ ಪರಿಣಾಮವನ್ನು ಹಿಗ್ಗಿಸುತ್ತವೆ. ಉಷ್ಣ ವಾಪರವು ഏറെಕಾಲದ ಅಂದಾಜಿನ ನಿಖರತೆಗೆ ಮುಖ್ಯ ತ್ರೂಣವನ್ನು ಪರಿಗಣಿಸುತ್ತವೆ.

4. ಕಡಿಮೆ ಬ್ರೇಕ್ ಶಂಟ್ ಅಂದಾಜುಗಳಿಗೆ ಕೆಲ್ವಿನ್ ಸೆನ್ಸಿಂಗ್ ಮುಖ್ಯವಾಗಿದೆ ಯಾಕೆ?

ಶಂಟ್ ಮೌಲ್ಯಗಳು ಮಿಲ್ಲಿಯೋಹಮ್ ವ್ಯಾಪ್ತಿಯಲ್ಲಿದ್ದುಕೊಂಡಾಗ, PCB ಸಾರAuthorities, vias, ಲೇಪನ ಜಾಲ ಮತ್ತು ಜೊತೆಗೆ ನಾಮಗಳ ಪ್ರತಿರೋಧವು ಶಂಟ್ ಒಪ್ಪಿಕ್ಕೆಗೆ ಸಮಾನವಾಗಿದೆ. ಕೆಲ್ವಿನ್ ಸೆನ್ಸಿಂಗ್ ವಿದ್ಯುತ್ ಹರಿಯುವ ಮಾರ್ಗವನ್ನು ಮತ್ತು ಶಕ್ತಿಯ ರೋಧಕವನ್ನು ಪ್ರತ್ಯೇಕಿಸುತ್ತದೆ, ಇದರಿಂದ ಪ್ರತಿರೋಧಗಳಲ್ಲಿ ಮಾತ್ರ ವಿದ್ಯುತ್ ಅಂದಾಜು ಮಾಡಲಾಗುತ್ತದೆ. ಕೆಲ್ವಿನ್ ಸಂಪರ್ಕವನ್ನು ಇಲ್ಲದೆ, ಪರಾಸಿಟಿಕ್ ಪ್ರತಿರೋಧವು ಪ್ರಸ್ತುತ-ಆಧಾರಿತ ದೋಷಗಳನ್ನು ಪರಿಚಯಿಸು, ಮುಖ್ಯವಾಗಿ ಹೆಚ್ಚಾಯಿತಾದ ಸಂಪರ್ಕಗಳನ್ನು ಬಿಡಿಸುವುದರಿಂದ ಇತರ ಶ್ರೇಣಿಯನ್ನು ಹುಡುಕುತ್ತದೆ.

5. ಶಕ್ತಿ-ನಷ್ಟದ ಲೆಕ್ಕಚಾರವನ್ನು ಹಲವಾರು ಅನ್ವಯಿಸಿದಾಗ ಶ್ರೇಣಹೀನ ಶ್ರೇಣೀಯ ಬ್ಲಾಕ್ ಮತ್ತೆ ಮತ್ತಿತ್ತಕ್ಕೆ ಯಾಕೆ?

ಶ್ರೇಣಾ ಹಿಂದಿನ ಉತ್ಸಾಹವು ಸಂಪರ್ಕ ವಿಶೇಷಣಗಳಲ್ಲಿ ಗಮನ ಸೆಳೆಯಬಹುದು, ಆದರೆ ಹೆಚ್ಚು ಕಾಲದ ತಾಪನವು ಮುಖ್ಯವಾಗಿ ಲೇಕ್ಕಾಧಾರಿತ ಶ್ರೇಣೆಗೆ ತಾಳುವಿತ್ತಿಗೆ ತೀರ್ಮಾನಿಸಲಾಗುತ್ತದೆ. RMS ಶ್ರೇಣೆಯು ಪ್ರತಿರೋಧಕ್ಕೆ ನೀಡಲ್ಪಟ್ಟ ಸರಾಸರಿಯ ಶಕ್ತಿಯ ಪ್ರಭಾವವನ್ನು ಪ್ರತಿಬಿಂಬಿಸುತ್ತದೆ ಮತ್ತು ತಾಪನ ಏರಿಕೆಯನ್ನು ನೇರವಾಗಿ ಪ್ರಭಾವಿಸುತ್ತದೆ. ಶ್ರೇಣಾ ಗಳಿಂದ ಮಾತ್ರ ಪ್ರಭಾವಿಸಲು ಶ್ರೇಣೆಗೆ ಸಾಗಿಸಲು ಉಷ್ಣ ಒತ್ತಾಯವನ್ನು ಕಡಿಮೆ ಮಾಡಲು ಮೂರ್ನ ಟ್ರಾಂಜಸ್ ವಿವರವಾಗುತ್ತದೆ.
